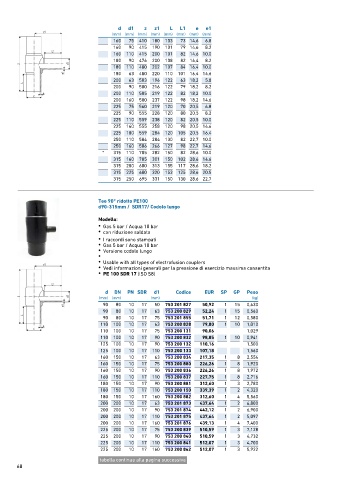

Page 68 - GEORGFISCHER - LISTINO 884 - FIDRA

d d1 z z1 L L1 e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 75 410 180 103 73 14,6 6.8
160 90 415 190 101 79 14,6 8.2
160 110 415 200 101 82 14,6 10.0
180 90 476 200 108 82 16,4 8.2
180 110 480 202 107 84 16,4 10.0
180 63 480 220 110 101 16,4 14.6
200 63 503 196 122 63 18,2 5.8
200 90 500 216 122 79 18,2 8.2
200 110 505 219 122 82 18,2 10.0
200 160 500 237 122 98 18,2 14.6
225 75 560 219 120 70 20,5 6.8
225 90 555 228 120 80 20,5 8.2
225 110 559 238 120 82 20,5 10.0
225 160 555 258 120 98 20,5 14.6
225 180 559 284 120 105 20,5 16.4
250 110 584 284 130 82 22,7 10.0
250 160 586 266 127 98 22,7 14.6
* 315 110 705 282 150 82 28,6 10.0
315 160 705 301 150 102 28,6 14.6
315 200 680 313 155 117 28,6 18.2
315 225 680 320 153 125 28,6 20.5
315 250 695 331 150 130 28,6 22.7

Tee 90° ridotto PE100
d90-315mm / SDR17/ Codolo lungo
Modello:
• Gas 5 bar / Acqua 10 bar
• con riduzione saldata

• I raccordi sono stampati
• Gas 5 bar / Acqua 10 bar
• Versione codolo lungo
•
• Usable with all types of electrofusion couplers
• Vedi informazioni generali per la pressione di esercizio massima consentita
• PE 100 SDR 17 (ISO S8)

d DN PN SDR d1 Codice EUR SP GP Peso
(mm) (mm) (mm) (kg)
90 80 10 17 50 753 201 827 50,92 1 15 0,630
90 80 10 17 63 753 200 829 52,24 1 15 0,560
90 80 10 17 75 753 201 855 51,71 1 12 0,580
110 100 10 17 63 753 200 828 79,80 1 10 1,010
110 100 10 17 75 753 200 131 90,06 1,029
110 100 10 17 90 753 200 832 98,85 1 10 0,941
125 100 10 17 90 753 200 132 110,16 1,500
125 100 10 17 110 753 200 133 107,18 1,560
160 150 10 17 63 753 200 834 217,35 1 8 2,554
160 150 10 17 75 753 200 880 226,26 1 8 1,920
160 150 10 17 90 753 200 836 226,26 1 8 1,972
160 150 10 17 110 753 200 837 227,75 1 8 2,716
180 150 10 17 90 753 200 881 312,60 1 3 2,780
180 150 10 17 110 753 200 150 339,39 1 2 4,320
180 150 10 17 160 753 200 882 312,60 1 4 5,560
200 200 10 17 63 753 201 873 437,64 1 2 6,800
200 200 10 17 90 753 201 874 442,12 1 2 6,900
200 200 10 17 110 753 201 875 437,64 1 2 5,097
200 200 10 17 160 753 201 876 439,13 1 4 7,400
225 200 10 17 75 753 200 839 510,59 1 3 7,128
225 200 10 17 90 753 200 840 510,59 1 3 4,732
225 200 10 17 110 753 200 841 512,07 1 3 4,700
225 200 10 17 160 753 200 842 512,07 1 3 5,922
tabella continua alla pagina successiva
