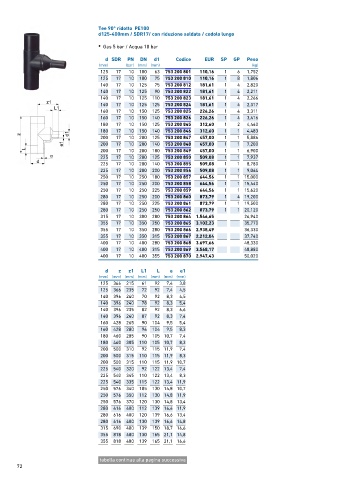

Page 72 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° ridotto PE100
d125-400mm / SDR17/ con riduzione saldata / codolo lungo

• Gas 5 bar / Acqua 10 bar

d SDR PN DN d1 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
125 17 10 100 63 753 200 801 110,16 1 6 1,752
125 17 10 100 75 753 200 810 110,16 1 8 1,806
140 17 10 125 75 753 200 812 181,61 1 4 2,820
140 17 10 125 90 753 200 822 181,61 1 4 2,211
140 17 10 125 110 753 200 823 181,61 1 4 2,266
140 17 10 125 125 753 200 824 181,61 1 4 2,317
160 17 10 150 125 753 200 825 226,26 1 4 3,311
160 17 10 150 140 753 200 826 226,26 1 4 3,416
180 17 10 150 125 753 200 845 312,60 1 2 4,460
180 17 10 150 140 753 200 846 312,60 1 1 4,483
200 17 10 200 125 753 200 847 457,00 1 1 5,886
200 17 10 200 140 753 200 848 457,00 1 1 7,200
200 17 10 200 180 753 200 849 457,00 1 1 6,900
225 17 10 200 125 753 200 850 509,08 1 1 7,937
225 17 10 200 140 753 200 855 509,08 1 1 8,780
225 17 10 200 200 753 200 856 509,08 1 1 9,064
250 17 10 250 180 753 200 857 644,56 1 1 15,000
250 17 10 250 200 753 200 858 644,56 1 1 15,440
250 17 10 250 225 753 200 859 644,56 1 1 15,620
280 17 10 250 200 753 200 860 873,79 1 4 19,200
280 17 10 250 225 753 200 861 873,79 1 1 19,500
280 17 10 250 250 753 200 862 873,79 1 1 20,120
315 17 10 300 280 753 200 864 1.546,65 26,940
355 17 10 350 250 753 200 865 3.102,23 35,770
355 17 10 350 280 753 200 866 2.938,49 36,330
355 17 10 350 315 753 200 867 2.212,04 37,740
400 17 10 400 280 753 200 868 3.697,66 48,330
400 17 10 400 315 753 200 869 3.568,17 48,880
400 17 10 400 355 753 200 870 2.947,43 50,020

d z z1 L1 L e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
125 366 215 61 92 7,4 3,8
125 366 235 72 92 7,4 4,5
140 396 240 70 92 8,3 4,5
140 396 240 78 92 8,3 5,4
140 396 235 82 92 8,3 6,6
140 396 240 87 92 8,3 7,4
160 428 265 90 104 9,5 5,4
160 428 280 96 104 9,5 8,3
180 460 285 90 105 10,7 7,4
180 460 305 110 105 10,7 8,3
200 500 310 92 115 11,9 7,4
200 500 315 110 115 11,9 8,3
200 500 315 110 115 11,9 10,7
225 540 320 92 122 13,4 7,4
225 540 345 110 122 13,4 8,3
225 540 335 115 122 13,4 11,9
250 576 340 105 130 14,8 10,7
250 576 350 112 130 14,8 11,9
250 576 370 120 130 14,8 13,4
280 616 400 112 139 16,6 11,9
280 616 400 120 139 16,6 13,4
280 616 400 130 139 16,6 14,8
315 690 480 139 150 18,7 16,6
355 818 480 130 165 21,1 14,8
355 818 480 139 165 21,1 16,6

tabella continua alla pagina successiva
72
