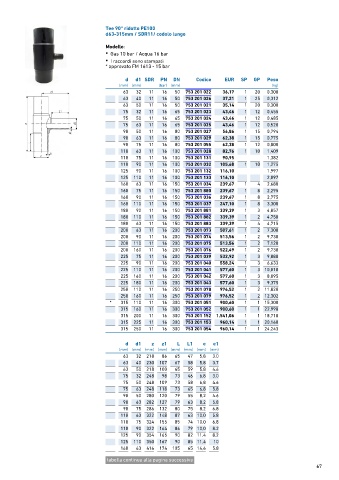

Page 67 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° ridotto PE100
d63-315mm / SDR11/ codolo lungo

Modello:
• Gas 10 bar / Acqua 16 bar

• I raccordi sono stampati
* approvato FM 1613 - 15 bar

d d1 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
63 32 11 16 50 753 201 022 36,17 1 20 0,300
63 40 11 16 50 753 201 026 37,21 1 25 0,312
63 50 11 16 50 753 201 021 35,14 1 20 0,300
75 32 11 16 65 753 201 023 43,46 1 12 0,455
75 50 11 16 65 753 201 024 43,46 1 12 0,485
75 63 11 16 65 753 201 025 43,46 1 12 0,520
90 50 11 16 80 753 201 027 56,86 1 15 0,794
90 63 11 16 80 753 201 029 62,38 1 15 0,775
90 75 11 16 80 753 201 055 62,38 1 12 0,800
110 63 11 16 100 753 201 028 82,76 1 10 1,409
110 75 11 16 100 753 201 131 90,95 1,382
110 90 11 16 100 753 201 032 105,68 1 10 1,275
125 90 11 16 100 753 201 132 116,10 1,997
125 110 11 16 100 753 201 133 116,10 2,097
160 63 11 16 150 753 201 034 239,67 1 4 2,680
160 75 11 16 150 753 201 880 239,67 1 8 2,295
160 90 11 16 150 753 201 036 239,67 1 8 2,775
160 110 11 16 150 753 201 037 247,10 1 8 3,300
180 90 11 16 150 753 201 881 339,39 1 3 4,857
180 110 11 16 150 753 201 882 339,39 1 2 4,750
180 63 11 16 150 753 201 883 339,39 1 4 4,715
200 63 11 16 200 753 201 073 507,61 1 2 7,300
200 90 11 16 200 753 201 074 513,56 1 2 9,730
200 110 11 16 200 753 201 075 513,56 1 2 7,120
200 160 11 16 200 753 201 076 522,49 1 2 9,730
225 75 11 16 200 753 201 039 532,92 1 3 9,880
225 90 11 16 200 753 201 040 558,24 1 3 6,633
225 110 11 16 200 753 201 041 577,60 1 3 10,010
225 160 11 16 200 753 201 042 577,60 1 3 8,095
225 180 11 16 200 753 201 043 577,60 1 3 9,375
250 110 11 16 250 753 201 078 976,52 1 2 11,820
250 160 11 16 250 753 201 079 976,52 1 2 12,302
* 315 110 11 16 300 753 201 051 900,60 1 1 15,300
315 160 11 16 300 753 201 052 900,60 1 1 22,998
315 200 11 16 300 753 201 152 1.541,06 1 1 18,710
315 225 11 16 300 753 201 153 960,14 1 1 20,160
315 250 11 16 300 753 201 054 960,14 1 1 24,243

d d1 z z1 L L1 e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 32 218 86 65 47 5,8 3.0
63 40 230 107 67 58 5,8 3.7
63 50 218 100 65 59 5,8 4.6
75 32 248 98 73 46 6,8 3.0
75 50 248 109 73 58 6,8 4.6
75 63 248 118 73 65 6,8 5.8
90 50 280 120 79 55 8,2 4.6
90 63 282 127 79 63 8,2 5.8
90 75 286 132 80 75 8,2 6.8
110 63 322 148 87 63 10,0 5.8
110 75 324 155 85 74 10,0 6.8
110 90 322 164 86 79 10,0 8.2
125 90 354 165 90 82 11,4 8.2
125 110 350 167 90 85 11,4 10
160 63 416 174 105 65 14,6 5.8
tabella continua alla pagina successiva
