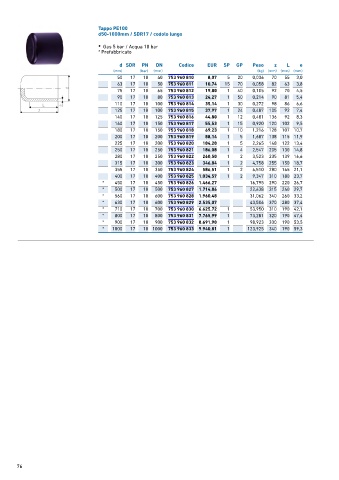

P. 76
Tappo PE100
d50-1000mm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
* Prefabbricato
d SDR PN DN Codice EUR SP GP Peso z L e
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
50 17 10 40 753 960 810 8,07 5 20 0,036 70 55 3,0
63 17 10 50 753 960 811 10,74 15 70 0,058 82 63 3,8
75 17 10 65 753 960 812 19,80 1 40 0,105 92 70 4,5
90 17 10 80 753 960 813 24,27 1 50 0,214 90 81 5,4
110 17 10 100 753 960 814 35,14 1 30 0,272 98 86 6,6
125 17 10 100 753 960 815 37,97 1 24 0,487 105 92 7,4
140 17 10 125 753 960 816 44,80 1 12 0,481 136 92 8,3
160 17 10 150 753 960 817 55,53 1 15 0,920 120 102 9,5
180 17 10 150 753 960 818 69,23 1 10 1,216 128 107 10,7
200 17 10 200 753 960 819 88,14 1 5 1,687 138 115 11,9
225 17 10 200 753 960 820 104,20 1 5 2,265 148 122 13,4
250 17 10 250 753 960 821 186,08 1 4 2,547 205 130 14,8
280 17 10 250 753 960 822 260,50 1 2 3,523 235 139 16,6
315 17 10 300 753 960 823 346,84 1 2 4,758 255 150 18,7
355 17 10 350 753 960 824 586,51 1 2 6,510 280 165 21,1
400 17 10 400 753 960 825 1.034,57 1 2 9,347 310 180 23,7
* 450 17 10 450 753 960 826 1.466,27 16,795 290 220 26,7
* 500 17 10 500 753 960 827 1.714,86 22,638 315 240 29,7
* 560 17 10 600 753 960 828 1.960,48 31,062 340 260 33,2
* 630 17 10 600 753 960 829 2.535,07 43,506 370 280 37,4
* 710 17 10 700 753 960 830 6.625,72 1 53,950 310 190 42,1
* 800 17 10 800 753 960 831 7.765,99 1 73,281 320 190 47,4
* 900 17 10 900 753 960 832 8.691,90 1 98,923 330 190 53,5
* 1000 17 10 1000 753 960 833 9.940,81 1 123,925 340 190 59,3
