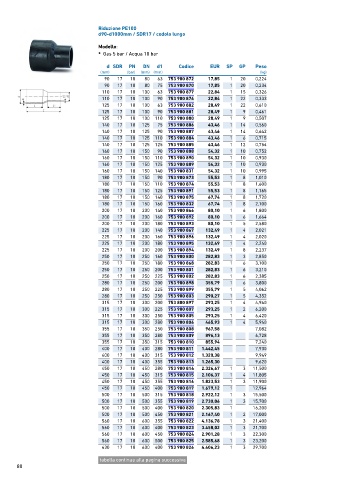

Page 80 - GEORGFISCHER - LISTINO 884 - FIDRA

Riduzione PE100
d90-d1000mm / SDR17 / codolo lungo

Modello:
• Gas 5 bar / Acqua 10 bar

d SDR PN DN d1 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
90 17 10 80 63 753 900 872 17,85 1 20 0,224
90 17 10 80 75 753 900 870 17,85 1 20 0,234
110 17 10 100 63 753 900 877 22,84 1 15 0,326
110 17 10 100 90 753 900 876 22,84 1 22 0,333
125 17 10 100 63 753 900 882 28,49 1 22 0,610
125 17 10 100 90 753 900 881 28,49 1 9 0,461
125 17 10 100 110 753 900 880 28,49 1 9 0,507
140 17 10 125 75 753 900 886 43,46 1 14 0,560
140 17 10 125 90 753 900 887 43,46 1 14 0,642
140 17 10 125 110 753 900 884 43,46 1 6 0,715
140 17 10 125 125 753 900 885 43,46 1 12 0,754
160 17 10 150 90 753 900 888 54,32 1 10 0,752
160 17 10 150 110 753 900 890 54,32 1 10 0,930
160 17 10 150 125 753 900 889 54,32 1 10 0,930
160 17 10 150 140 753 900 831 54,32 1 10 0,995
180 17 10 150 90 753 900 873 55,53 1 8 1,010
180 17 10 150 110 753 900 874 55,53 1 8 1,600
180 17 10 150 125 753 900 891 55,53 1 8 1,165
180 17 10 150 140 753 900 875 67,74 1 8 1,720
180 17 10 150 160 753 900 832 67,74 1 8 2,100
200 17 10 200 140 753 900 866 80,10 1 6 1,800
200 17 10 200 160 753 900 892 80,10 1 6 1,664
200 17 10 200 180 753 900 893 80,10 1 5 2,580
225 17 10 200 140 753 900 867 132,49 1 4 2,021
225 17 10 200 160 753 900 896 132,49 1 4 2,020
225 17 10 200 180 753 900 895 132,49 1 4 2,240
225 17 10 200 200 753 900 894 132,49 1 8 2,237
250 17 10 250 160 753 900 800 282,83 1 3 2,850
250 17 10 250 180 753 900 868 282,83 1 6 3,100
250 17 10 250 200 753 900 801 282,83 1 6 3,210
250 17 10 250 225 753 900 802 282,83 1 6 2,385
280 17 10 250 200 753 900 898 355,79 1 6 3,800
280 17 10 250 225 753 900 899 355,79 1 5 4,062
280 17 10 250 250 753 900 803 290,27 1 5 4,352
315 17 10 300 200 753 800 897 293,25 1 4 4,960
315 17 10 300 225 753 900 807 293,25 1 2 6,200
315 17 10 300 250 753 900 805 293,25 1 4 6,420
315 17 10 300 280 753 900 806 465,93 1 4 5,940
355 17 10 350 250 753 900 808 967,58 7,082
355 17 10 350 280 753 900 809 896,13 6,728
355 17 10 350 315 753 900 810 855,94 7,240
400 17 10 400 280 753 900 811 1.442,45 7,930
400 17 10 400 315 753 900 812 1.320,38 9,949
400 17 10 400 355 753 900 813 1.265,30 9,620
450 17 10 450 280 753 900 814 2.326,67 1 3 11,500
450 17 10 450 315 753 900 815 2.106,37 1 4 11,805
450 17 10 450 355 753 900 816 1.823,53 1 3 11,900
450 17 10 450 400 753 900 817 1.679,12 1 12,964
500 17 10 500 315 753 900 818 2.922,12 1 3 15,500
500 17 10 500 355 753 900 819 2.730,06 1 3 15,700
500 17 10 500 400 753 900 820 2.305,83 1 16,200
500 17 10 500 450 753 900 821 2.167,40 1 2 17,000
560 17 10 600 355 753 900 822 4.136,78 1 3 21,400
560 17 10 600 400 753 900 823 3.458,02 1 3 21,700
560 17 10 600 450 753 900 824 2.901,28 1 3 22,300
560 17 10 600 500 753 900 825 2.585,68 1 3 23,200
630 17 10 600 400 753 900 826 4.406,23 1 3 29,700

tabella continua alla pagina successiva
80
