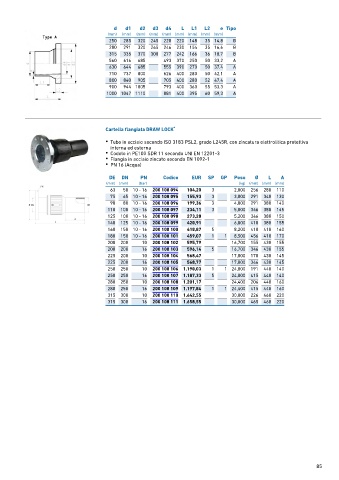

Page 85 - GEORGFISCHER - LISTINO 884 - FIDRA

d d1 d2 d3 d4 L L1 L2 e Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
250 285 320 245 220 220 148 35 14,8 B
280 291 320 265 246 230 154 35 16,6 B
315 335 370 300 277 242 166 36 18,7 B
560 616 685 493 370 250 50 33,2 A
630 644 685 555 390 270 50 37,4 A
710 737 800 626 400 280 50 42,1 A
800 840 905 705 400 280 52 47,4 A
900 944 1005 793 400 360 55 53,3 A
1000 1047 1110 881 400 395 60 59,3 A

Cartella flangiata DRAW LOCK ®
• Tubo in acciaio secondo ISO 3183 PSL2, grado L245R, con zincatura elettrolitica protettiva
interna ed esterna
• Codolo in PE100 SDR 11 secondo UNI EN 12201-3
• Flangia in acciaio zincato secondo EN 1092-1
• PN 16 (Acqua)

DE DN PN Codice EUR SP GP Peso Ø L A
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
63 50 10 - 16 200 108 094 104,20 3 2,000 256 280 110
75 65 10 - 16 200 108 095 155,93 3 3,000 291 340 130
90 80 10 - 16 200 108 096 199,36 3 4,000 291 380 140
110 100 10 - 16 200 108 097 234,11 3 5,000 346 380 145
125 100 10 - 16 200 108 098 273,28 5,200 346 380 150
140 125 10 - 16 200 108 099 420,91 6,800 410 380 155
160 150 10 - 16 200 108 100 418,87 5 8,200 410 410 160
180 150 10 - 16 200 108 101 459,07 1 1 8,500 456 410 170
200 200 10 200 108 102 595,79 16,700 155 430 155
200 200 16 200 108 103 596,14 5 16,700 346 430 155
225 200 10 200 108 104 568,47 17,000 170 430 145
225 200 16 200 108 105 568,77 17,000 346 430 145
250 250 10 200 108 106 1.190,03 1 1 24,000 191 440 140
250 250 16 200 108 107 1.187,33 5 24,000 415 440 140
280 250 10 200 108 108 1.201,17 24,400 206 440 160
280 250 16 200 108 109 1.197,84 1 1 24,400 415 440 160
315 300 10 200 108 110 1.642,55 30,000 226 460 220
315 300 16 200 108 111 1.658,55 30,000 465 460 220

85
