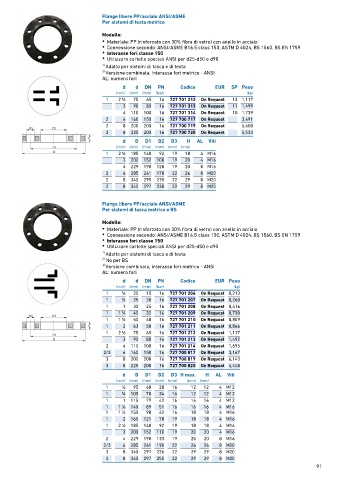

Flange libere PP/acciaio ANSI/ASME

Per sistemi di testa metrico
Modello:
• Materiale: PP (rinforzato con 30% fibra di vetro) con anello in acciaio
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759
• Interasse fori classe 150
• Utilizzare cartelle speciali ANSI per d25-d50 e d90

1) Adatto per sistemi di tasca e di testa
2) Versione combinata, interasse fori metrico - ANSI
AL: numero fori

d d DN PN Codice EUR SP Peso
(inch) (mm) (mm) (bar) (kg)
1
1 2 ∕2 75 65 16 727 701 212 On Request 13 1,117
3 90 80 16 727 701 313 On Request 11 1,499
4 110 100 16 727 701 314 On Request 10 1,739
2 6 160 150 16 727 700 717 On Request 3,491
2 8 200 200 16 727 700 719 On Request 5,600
2 8 225 200 16 727 700 720 On Request 5,533
d D D1 D2 D3 H AL Viti
(inch) (mm) (mm) (mm) (mm) (mm)
1 2 ∕2 185 140 92 19 18 4 M16
1
3 200 152 108 19 20 4 M16
4 229 190 128 19 20 8 M16
2 6 285 241 178 22 26 8 M20
2 8 340 295 235 22 29 8 M20
2 8 340 297 238 22 29 8 M20

Flange libere PP/acciaio ANSI/ASME
Per sistemi di tasca metrico e BS

Modello:
• Materiale: PP (rinforzato con 30% fibra di vetro) con anello in acciaio
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759
• Interasse fori classe 150
• Utilizzare cartelle speciali ANSI per d25-d50 e d90

1) Adatto per sistemi di tasca e di testa
2) No per BS
3) Versione combinata, interasse fori metrico - ANSI
AL: numero fori

d d DN PN Codice EUR Peso
(inch) (mm) (mm) (bar) (kg)
1 1 ∕2 20 15 16 727 701 206 On Request 0,213
1 3 ∕4 25 20 16 727 701 207 On Request 0,260
1 1 32 25 16 727 701 208 On Request 0,416
1 1 ∕4 40 32 16 727 701 209 On Request 0,730
1
1 1 ∕2 50 40 16 727 701 210 On Request 0,809
1
1 2 63 50 16 727 701 211 On Request 0,866
1 2 ∕2 75 65 16 727 701 212 On Request 1,117
1
3 90 80 16 727 701 213 On Request 1,492
2 4 110 100 16 727 701 214 On Request 1,695
2/3 6 160 150 16 727 700 817 On Request 3,167
3 8 200 200 16 727 700 819 On Request 6,143
3 8 225 200 16 727 700 820 On Request 4,448
d D D1 D2 D3 H max. H AL Viti
(inch) (mm) (mm) (mm) (mm) (mm) (mm)
1 1 ∕2 95 60 28 16 12 12 4 M12
1 3 ∕4 105 70 34 16 12 12 4 M12
1 1 115 79 42 16 16 16 4 M12
1 1 ∕4 140 89 51 16 16 16 4 M16
1
1 1 ∕2 150 98 62 16 18 18 4 M16
1
1 2 165 121 78 19 18 18 4 M16
1 2 ∕2 185 140 92 19 18 18 4 M16
1
3 200 152 110 19 20 20 4 M16
2 4 229 190 133 19 20 20 8 M16
2/3 6 285 241 190 22 26 26 8 M20
3 8 340 297 226 22 29 29 8 M20
3 8 340 297 250 22 29 29 8 M20
91
