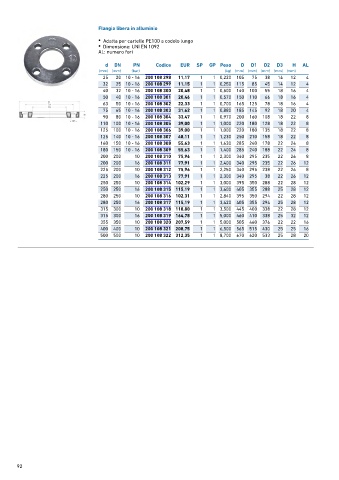

Flangia libera in alluminio
• Adatta per cartelle PE100 a codolo lungo
• Dimensione: UNI EN 1092
AL: numero fori

d DN PN Codice EUR SP GP Peso D D1 D2 D3 H AL
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
25 20 10 - 16 200 108 298 11,17 1 1 0,220 105 75 38 14 12 4
32 25 10 - 16 200 108 299 11,15 1 1 0,250 115 85 45 14 12 4
40 32 10 - 16 200 108 300 20,48 1 1 0,500 140 100 55 18 16 4
50 40 10 - 16 200 108 301 20,46 1 1 0,570 150 110 66 18 16 4
63 50 10 - 16 200 108 302 22,33 1 1 0,700 165 125 78 18 16 4
75 65 10 - 16 200 108 303 31,62 1 1 0,880 185 145 92 18 20 4
90 80 10 - 16 200 108 304 33,47 1 1 0,970 200 160 108 18 22 8
110 100 10 - 16 200 108 305 39,00 1 1 1,000 220 180 128 18 22 8
125 100 10 - 16 200 108 306 39,00 1 1 1,000 220 180 135 18 22 8
125 140 10 - 16 200 108 307 48,11 1 1 1,230 250 210 158 18 22 8
160 150 10 - 16 200 108 308 55,63 1 1 1,630 285 240 178 22 24 8
180 150 10 - 16 200 108 309 55,63 1 1 1,400 285 240 188 22 24 8
200 200 10 200 108 310 75,96 1 1 2,300 340 295 235 22 26 8
200 200 16 200 108 311 77,91 1 1 2,400 340 295 235 22 26 12
225 200 10 200 108 312 75,96 1 1 2,250 340 295 238 22 26 8
225 200 16 200 108 313 77,91 1 1 2,300 340 295 38 22 26 12
250 250 10 200 108 314 102,29 1 1 3,000 395 350 288 22 28 12
250 250 16 200 108 315 115,19 1 1 3,600 405 355 288 25 28 12
280 250 10 200 108 316 102,31 1 1 2,840 395 350 294 22 28 12
280 250 16 200 108 317 115,19 1 1 3,420 405 355 294 25 28 12
315 300 10 200 108 318 118,80 1 1 3,500 445 400 338 22 28 12
315 300 16 200 108 319 164,78 1 1 5,000 460 410 338 25 32 12
355 350 10 200 108 320 207,59 1 1 5,000 505 460 376 22 22 16
400 400 10 200 108 321 208,75 1 1 6,500 565 515 430 25 25 16
500 500 10 200 108 322 312,35 1 1 8,700 670 620 533 25 28 20
