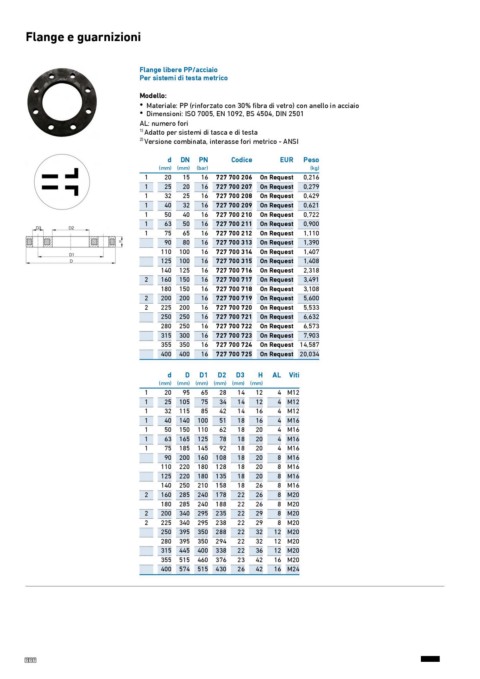

Page 86 - GEORGFISCHER - LISTINO 884 - FIDRA

Flange e guarnizioni

Flange libere PP/acciaio
Per sistemi di testa metrico

Modello:
• Materiale: PP (rinforzato con 30% fibra di vetro) con anello in acciaio
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

AL: numero fori
1) Adatto per sistemi di tasca e di testa
2) Versione combinata, interasse fori metrico - ANSI

d DN PN Codice EUR Peso
(mm) (mm) (bar) (kg)
1 20 15 16 727 700 206 On Request 0,216
1 25 20 16 727 700 207 On Request 0,279
1 32 25 16 727 700 208 On Request 0,429
1 40 32 16 727 700 209 On Request 0,621
1 50 40 16 727 700 210 On Request 0,722
1 63 50 16 727 700 211 On Request 0,900
1 75 65 16 727 700 212 On Request 1,110
90 80 16 727 700 313 On Request 1,390
110 100 16 727 700 314 On Request 1,407
125 100 16 727 700 315 On Request 1,408
140 125 16 727 700 716 On Request 2,318
2 160 150 16 727 700 717 On Request 3,491
180 150 16 727 700 718 On Request 3,108
2 200 200 16 727 700 719 On Request 5,600
2 225 200 16 727 700 720 On Request 5,533
250 250 16 727 700 721 On Request 6,632
280 250 16 727 700 722 On Request 6,573
315 300 16 727 700 723 On Request 7,903
355 350 16 727 700 724 On Request 14,587
400 400 16 727 700 725 On Request 20,034

d D D1 D2 D3 H AL Viti
(mm) (mm) (mm) (mm) (mm) (mm)
1 20 95 65 28 14 12 4 M12
1 25 105 75 34 14 12 4 M12
1 32 115 85 42 14 16 4 M12
1 40 140 100 51 18 16 4 M16
1 50 150 110 62 18 20 4 M16
1 63 165 125 78 18 20 4 M16
1 75 185 145 92 18 20 4 M16
90 200 160 108 18 20 8 M16
110 220 180 128 18 20 8 M16
125 220 180 135 18 20 8 M16
140 250 210 158 18 26 8 M16
2 160 285 240 178 22 26 8 M20
180 285 240 188 22 26 8 M20
2 200 340 295 235 22 29 8 M20
2 225 340 295 238 22 29 8 M20
250 395 350 288 22 32 12 M20
280 395 350 294 22 32 12 M20
315 445 400 338 22 36 12 M20
355 515 460 376 23 42 16 M20
400 574 515 430 26 42 16 M24
