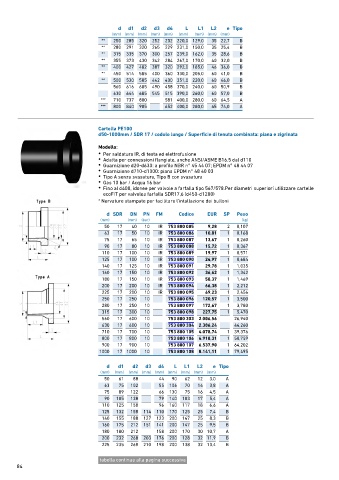

Page 84 - GEORGFISCHER - LISTINO 884 - FIDRA

d d1 d2 d3 d4 L L1 L2 e Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
** 250 285 320 252 202 220,0 129,0 35 22,7 B
** 280 291 320 265 229 231,0 150,0 35 25,4 B
** 315 335 370 300 257 239,0 162,0 35 28,6 B
** 355 373 430 342 284 267,0 170,0 40 32,0 B
** 400 427 482 387 320 292,0 185,0 46 36,0 B
** 450 514 585 400 360 330,0 205,0 60 41,0 B
** 500 530 585 442 400 351,0 220,0 60 46,0 B
560 616 685 490 458 370,0 240,0 60 50,9 B
630 644 685 545 515 390,0 260,0 60 57,0 B
*** 710 737 800 581 400,0 280,0 60 64,5 A
*** 800 840 905 652 400,0 280,0 65 74,0 A

Cartella PE100
d50-1000mm / SDR 17 / codolo lungo / Superficie di tenuta combinata: piana e zigrinata

Modello:
• Per saldatura IR, di testa ed elettrofusione
• Adatta per connessioni flangiate, anche ANSI/ASME B16.5 dal d110
• Guarnizione d20-d630: a profilo NBR n° 45 44 07; EPDM n° 48 44 07
• Guarnizione d710-d1000: piana EPDM n° 48 40 03
• Tipo A senza svasatura, Tipo B con svasatura
• Gas 10 bar / Acqua 16 bar
• Fino al d400, idonee per valvole a farfalla tipo 567/578.Per diametri superiori utilizzare cartelle
ecoFIT per valvolea farfalla SDR17,6 (d450-d1200)
* Nervature stampate per facilitare l'intallazione dei bulloni

d SDR DN PN FM Codice EUR SP Peso
(mm) (mm) (bar) (kg)
50 17 40 10 IR 753 800 085 9,28 2 0,107
63 17 50 10 IR 753 800 086 10,81 1 0,168
75 17 65 10 IR 753 800 087 13,67 1 0,260
90 17 80 10 IR 753 800 088 15,72 1 0,367
110 17 100 10 IR 753 800 089 19,97 1 0,571
125 17 100 10 IR 753 800 090 24,97 1 0,684
140 17 125 10 IR 753 800 091 29,78 1 1,035
160 17 150 10 IR 753 800 092 36,62 1 1,342
180 17 150 10 IR 753 800 093 58,37 1 1,469
200 17 200 10 IR 753 800 094 66,38 1 2,212
225 17 200 10 IR 753 800 095 69,23 1 2,456
250 17 250 10 753 800 096 120,57 1 3,500
280 17 250 10 753 800 097 172,67 1 3,780
315 17 300 10 753 800 098 227,75 1 5,470
560 17 600 10 753 800 303 2.006,56 26,940
630 17 600 10 753 800 304 2.386,24 44,260
710 17 700 10 753 800 105 4.078,74 1 39,376
800 17 800 10 753 800 106 4.918,31 1 50,759
900 17 900 10 753 800 107 6.537,90 1 64,202
1000 17 1000 10 753 800 108 8.141,11 1 79,495

d d1 d2 d3 d4 L L1 L2 e Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 88 44 90 62 12 3,0 A
63 75 102 55 106 70 14 3,8 A
75 89 122 66 130 75 16 4,5 A
90 105 138 79 140 103 17 5,4 A
110 125 158 96 160 117 18 6,6 A
125 132 158 114 110 170 125 25 7,4 B
140 155 188 127 123 200 147 25 8,3 B
160 175 212 151 141 200 147 25 9,5 B
180 180 212 158 200 170 30 10,7 A
200 232 268 203 176 200 128 32 11,9 B
225 235 268 210 198 200 138 32 13,4 B

tabella continua alla pagina successiva
84
