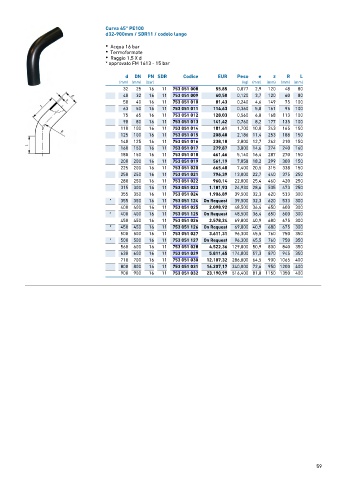

Page 59 - GEORGFISCHER - LISTINO 884 - FIDRA

Curva 45° PE100
d32-900mm / SDR11 / codolo lungo

• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
* approvato FM 1613 - 15 bar

d DN PN SDR Codice EUR Peso e z R L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 11 753 051 008 55,85 0,077 2,9 120 48 80
40 32 16 11 753 051 009 60,58 0,120 3,7 120 60 80
50 40 16 11 753 051 010 81,43 0,240 4,6 149 75 100
63 50 16 11 753 051 011 114,63 0,360 5,8 161 95 100
75 65 16 11 753 051 012 128,03 0,560 6,8 168 113 100
90 80 16 11 753 051 013 141,42 0,760 8,2 177 135 100
110 100 16 11 753 051 014 181,61 1,700 10,0 243 165 150
125 100 16 11 753 051 015 208,40 2,186 11,4 253 188 150
140 125 16 11 753 051 016 238,18 2,800 12,7 262 210 150
160 150 16 11 753 051 017 279,87 3,800 14,6 274 240 160
180 150 16 11 753 051 018 461,46 5,140 16,4 287 270 150
200 200 16 11 753 051 019 561,19 7,058 18,2 299 300 150
225 200 16 11 753 051 020 665,40 7,400 20,5 315 338 150
250 250 16 11 753 051 021 796,39 13,000 22,7 440 375 250
280 250 16 11 753 051 022 960,14 22,000 25,4 460 420 250
315 300 16 11 753 051 023 1.181,93 24,930 28,6 535 473 250
355 350 16 11 753 051 024 1.906,89 39,500 32,3 620 533 300
* 355 350 16 11 753 051 124 On Request 39,500 32,3 620 533 300
400 400 16 11 753 051 025 2.098,92 48,500 36,4 650 600 300
* 400 400 16 11 753 051 125 On Request 48,500 36,4 650 600 300
450 450 16 11 753 051 026 2.578,24 69,800 40,9 680 675 300
* 450 450 16 11 753 051 126 On Request 69,800 40,9 680 675 300
500 500 16 11 753 051 027 3.611,31 96,300 45,5 760 750 350
* 500 500 16 11 753 051 127 On Request 96,300 45,5 760 750 350
560 600 16 11 753 051 028 4.522,36 129,800 50,9 800 840 350
630 600 16 11 753 051 029 5.811,45 174,000 57,3 870 945 350
710 700 16 11 753 051 030 12.187,32 286,000 64,5 900 1065 400
800 800 16 11 753 051 031 16.207,17 340,000 72,6 950 1200 400
900 900 16 11 753 051 032 23.190,99 516,400 81,8 1150 1350 400

59
