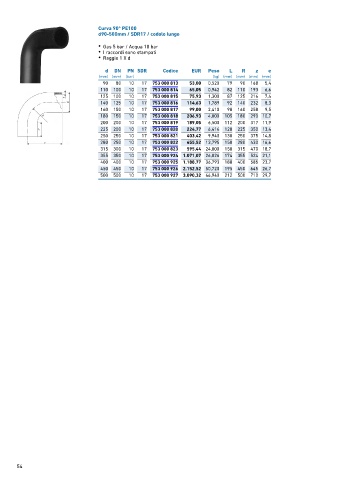

P. 54
Curva 90° PE100
d90-500mm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
• I raccordi sono stampati
• Raggio 1 X d
d DN PN SDR Codice EUR Peso L R z e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 80 10 17 753 000 813 53,00 0,520 79 90 168 5,4
110 100 10 17 753 000 814 65,05 0,942 82 110 193 6,6
125 100 10 17 753 000 815 75,93 1,300 87 125 216 7,4
140 125 10 17 753 000 816 114,63 1,789 92 140 232 8,3
160 150 10 17 753 000 817 99,00 2,410 98 160 258 9,5
180 150 10 17 753 000 818 206,93 4,000 105 180 290 10,7
200 200 10 17 753 000 819 189,05 6,500 112 200 317 11,9
225 200 10 17 753 000 820 224,77 6,414 120 225 350 13,4
250 250 10 17 753 000 821 403,42 9,940 130 250 375 14,8
280 250 10 17 753 000 822 455,52 13,795 150 280 430 16,6
315 300 10 17 753 000 823 595,44 24,000 150 315 470 18,7
355 350 10 17 753 000 924 1.071,07 26,026 174 355 524 21,1
400 400 10 17 753 000 925 1.188,77 36,793 188 400 585 23,7
450 450 10 17 753 000 926 2.152,52 50,720 195 450 645 26,7
500 500 10 17 753 000 927 3.090,32 66,940 212 500 710 29,7
54
