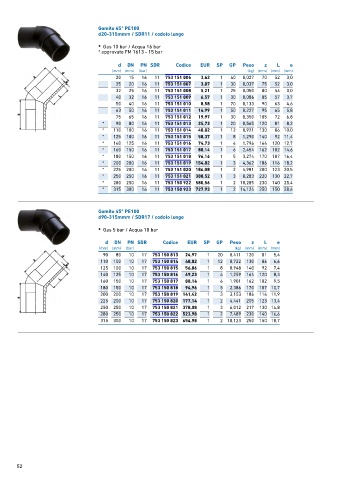

P. 52
Gomito 45° PE100
d20-315mmm / SDR11 / codolo lungo
• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar
d DN PN SDR Codice EUR SP GP Peso z L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
20 15 16 11 753 151 006 3,62 1 40 0,027 70 52 3,0
25 20 16 11 753 151 007 3,87 1 30 0,037 75 52 3,0
32 25 16 11 753 151 008 5,21 1 25 0,050 80 54 3,0
40 32 16 11 753 151 009 6,57 1 30 0,086 85 57 3,7
50 40 16 11 753 151 010 8,58 1 70 0,133 90 63 4,6
63 50 16 11 753 151 011 14,99 1 50 0,227 95 65 5,8
75 65 16 11 753 151 012 19,97 1 30 0,350 105 72 6,8
* 90 80 16 11 753 151 013 25,73 1 20 0,565 120 81 8,2
* 110 100 16 11 753 151 014 48,82 1 12 0,921 130 86 10,0
* 125 100 16 11 753 151 015 58,37 1 8 1,290 140 92 11,4
* 140 125 16 11 753 151 016 74,73 1 4 1,796 164 120 12,7
* 160 150 16 11 753 151 017 88,14 1 6 2,454 162 102 14,6
* 180 150 16 11 753 151 018 96,16 1 5 3,274 170 107 16,4
* 200 200 16 11 753 151 019 154,82 1 3 4,362 186 116 18,2
* 225 200 16 11 753 151 020 186,08 1 2 5,981 200 123 20,5
* 250 250 16 11 753 151 021 388,52 1 3 8,283 220 130 22,7
* 280 250 16 11 753 150 922 580,56 1 2 10,285 230 140 25,4
* 315 300 16 11 753 150 923 727,93 1 2 14,124 250 150 28,6
Gomito 45° PE100
d90-315mmm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
d DN PN SDR Codice EUR SP GP Peso z L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
90 80 10 17 753 150 813 24,97 1 20 0,411 120 81 5,4
110 100 10 17 753 150 814 48,82 1 12 0,722 130 86 6,6
125 100 10 17 753 150 815 56,86 1 8 0,948 140 92 7,4
140 125 10 17 753 150 816 69,23 1 4 1,259 164 120 8,3
160 150 10 17 753 150 817 88,14 1 6 1,901 162 102 9,5
180 150 10 17 753 150 818 94,96 1 5 2,386 170 107 10,7
200 200 10 17 753 150 819 141,42 1 3 3,153 186 116 11,9
225 200 10 17 753 150 820 177,14 1 2 4,441 205 123 13,4
250 250 10 17 753 150 821 378,08 1 3 6,012 217 130 14,8
280 250 10 17 753 150 822 523,98 1 2 7,489 230 140 16,6
315 300 10 17 753 150 823 654,98 1 2 10,123 250 150 18,7
52
