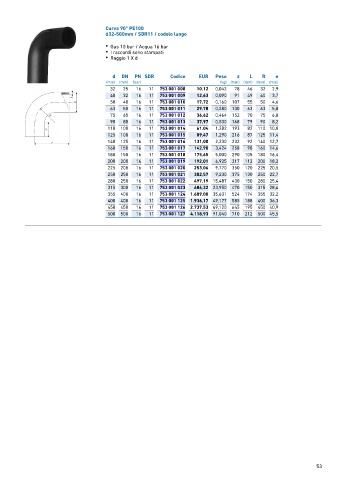

Curva 90° PE100
d32-500mm / SDR11 / codolo lungo

• Gas 10 bar / Acqua 16 bar
• I raccordi sono stampati
• Raggio 1 X d

d DN PN SDR Codice EUR Peso z L R e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 11 753 001 008 10,12 0,042 78 46 32 2,9
40 32 16 11 753 001 009 12,63 0,090 91 49 40 3,7
50 40 16 11 753 001 010 17,72 0,160 107 55 50 4,6
63 50 16 11 753 001 011 29,78 0,280 130 63 63 5,8
75 65 16 11 753 001 012 36,62 0,464 152 70 75 6,8
90 80 16 11 753 001 013 37,97 0,530 168 79 90 8,2
110 100 16 11 753 001 014 61,04 1,282 193 82 110 10,0
125 100 16 11 753 001 015 89,47 1,290 216 87 125 11,4
140 125 16 11 753 001 016 131,00 2,230 232 92 140 12,7
160 150 16 11 753 001 017 142,90 3,424 258 98 160 14,6
180 150 16 11 753 001 018 175,65 5,000 290 105 180 16,4
200 200 16 11 753 001 019 192,01 6,925 317 112 200 18,2
225 200 16 11 753 001 020 253,06 9,770 350 120 225 20,5
250 250 16 11 753 001 021 382,57 9,230 375 130 250 22,7
280 250 16 11 753 001 022 497,19 15,487 430 150 280 25,4
315 300 16 11 753 001 023 686,22 23,950 470 150 315 28,6
355 400 16 11 753 001 124 1.689,00 35,631 524 174 355 32,2
400 400 16 11 753 001 125 1.936,17 49,177 585 188 400 36,3
450 450 16 11 753 001 126 2.737,53 69,120 645 195 450 40,9
500 500 16 11 753 001 127 4.118,93 91,040 710 212 500 45,5
