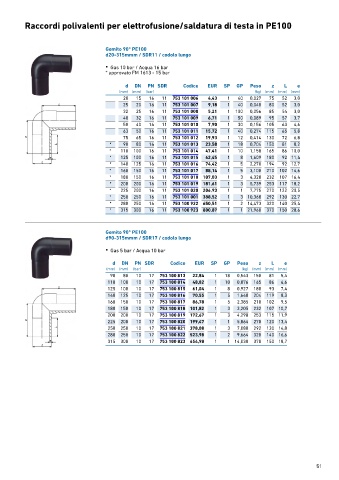

P. 51
Raccordi polivalenti per elettrofusione/saldatura di testa in PE100
Gomito 90° PE100
d20-315mmm / SDR11 / codolo lungo
• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar
d DN PN SDR Codice EUR SP GP Peso z L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
20 15 16 11 753 101 006 4,43 1 40 0,027 75 52 3,0
25 20 16 11 753 101 007 9,18 1 40 0,040 80 52 3,0
32 25 16 11 753 101 008 5,21 1 100 0,056 85 54 3,0
40 32 16 11 753 101 009 6,71 1 50 0,089 95 57 3,7
50 40 16 11 753 101 010 7,90 1 30 0,156 105 63 4,6
63 50 16 11 753 101 011 15,72 1 40 0,274 115 65 5,8
75 65 16 11 753 101 012 19,93 1 12 0,414 130 72 6,8
* 90 80 16 11 753 101 013 23,58 1 18 0,704 150 81 8,2
* 110 100 16 11 753 101 014 47,41 1 10 1,158 165 86 10,0
* 125 100 16 11 753 101 015 62,45 1 8 1,609 180 92 11,4
* 140 125 16 11 753 101 016 74,42 1 5 2,270 194 92 12,7
* 160 150 16 11 753 101 017 88,14 1 5 3,100 210 102 14,6
* 180 150 16 11 753 101 018 107,03 1 3 4,328 232 107 16,4
* 200 200 16 11 753 101 019 181,61 1 3 5,739 253 117 18,2
* 225 200 16 11 753 101 020 206,93 1 1 7,775 270 122 20,5
* 250 250 16 11 753 101 001 388,52 1 3 10,368 292 130 22,7
* 280 250 16 11 753 100 922 650,51 1 2 14,473 320 140 25,4
* 315 300 16 11 753 100 923 800,87 1 1 21,960 370 150 28,6
Gomito 90° PE100
d90-315mmm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
d DN PN SDR Codice EUR SP GP Peso z L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
90 80 10 17 753 100 813 22,84 1 18 0,543 150 81 5,4
110 100 10 17 753 100 814 48,82 1 10 0,876 165 86 6,6
125 100 10 17 753 100 815 61,04 1 8 0,927 180 93 7,4
140 125 10 17 753 100 816 70,55 1 5 1,640 204 119 8,3
160 150 10 17 753 100 817 86,78 1 5 2,385 210 102 9,5
180 150 10 17 753 100 818 101,82 1 3 3,205 232 107 10,7
200 200 10 17 753 100 819 172,67 1 3 4,298 253 115 11,9
225 200 10 17 753 100 820 199,47 1 1 5,864 270 120 13,4
250 250 10 17 753 100 821 378,08 1 3 7,080 292 130 14,8
280 250 10 17 753 100 822 523,98 1 2 9,664 320 140 16,6
315 300 10 17 753 100 823 654,98 1 1 14,030 370 150 18,7
