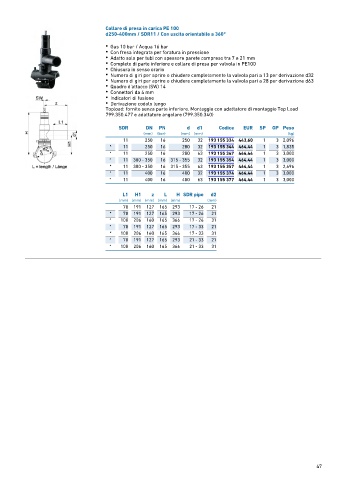

Collare di presa in carica PE 100
d250-400mm / SDR11 / Con uscita orientabile a 360°

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Adatto solo per tubi con spessore parete compreso tra 7 e 21 mm
• Completo di parte inferiore e collare di presa per valvola in PE100
• Chiusura in senso orario
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Quadro d'attacco (SW) 14
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
Topload: fornito senza parte inferiore. Montaggio con adattatore di montaggio Top Load
799.350.477 e adattatore angolare (799.350.340)

SDR DN PN d d1 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
11 250 16 250 32 193 155 334 443,60 1 3 2,096
* 11 250 16 280 32 193 155 344 464,44 1 3 1,835
* 11 250 16 280 63 193 155 347 464,44 1 3 3,000
* 11 300 - 350 16 315 ‐ 355 32 193 155 354 464,44 1 3 3,000
* 11 300 - 350 16 315 ‐ 355 63 193 155 357 464,44 1 3 2,696
* 11 400 16 400 32 193 155 374 464,44 1 3 3,000
* 11 400 16 400 63 193 155 377 464,44 1 3 3,000

L1 H1 z L H SDR pipe d2
(mm) (mm) (mm) (mm) (mm) (mm)
70 191 127 165 293 17 - 26 21
* 70 191 127 165 293 17 - 26 21
* 100 206 160 165 366 17 - 26 31
* 70 191 127 165 293 17 - 33 21
* 100 206 160 165 366 17 - 33 31
* 70 191 127 165 293 21 - 33 21
* 100 206 160 165 366 21 - 33 31

47
