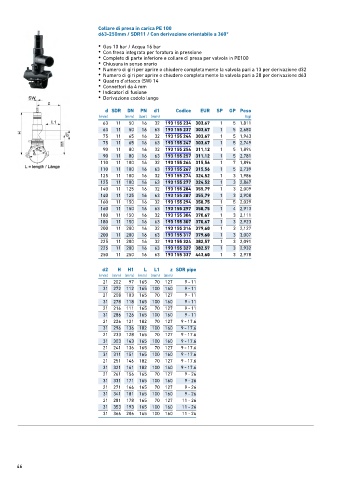

Page 46 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa in carica PE 100
d63-250mm / SDR11 / Con derivazione orientabile a 360°

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore e collare di presa per valvola in PE100
• Chiusura in senso orario
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Quadro d'attacco (SW) 14
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo

d SDR DN PN d1 Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
63 11 50 16 32 193 155 234 303,67 1 5 1,811
63 11 50 16 63 193 155 237 303,67 1 5 2,680
75 11 65 16 32 193 155 244 303,67 1 5 1,943
75 11 65 16 63 193 155 247 303,67 1 5 2,749
90 11 80 16 32 193 155 254 311,12 1 5 1,894
90 11 80 16 63 193 155 257 311,12 1 5 2,781
110 11 100 16 32 193 155 264 315,56 1 7 1,896
110 11 100 16 63 193 155 267 315,56 1 5 2,739
125 11 100 16 32 193 155 274 324,52 1 3 1,986
125 11 100 16 63 193 155 277 324,52 1 3 2,867
140 11 125 16 32 193 155 284 355,79 1 3 2,009
140 11 125 16 63 193 155 287 355,79 1 3 2,908
160 11 150 16 32 193 155 294 358,75 1 5 2,029
160 11 150 16 63 193 155 297 358,75 1 4 2,913
180 11 150 16 32 193 155 304 370,67 1 3 2,111
180 11 150 16 63 193 155 307 370,67 1 3 2,923
200 11 200 16 32 193 155 314 379,60 1 3 2,127
200 11 200 16 63 193 155 317 379,60 1 3 3,007
225 11 200 16 32 193 155 324 382,57 1 3 2,091
225 11 200 16 63 193 155 327 382,57 1 3 2,932
250 11 250 16 63 193 155 337 443,60 1 3 2,978

d2 H H1 L L1 z SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
21 202 97 165 70 127 9 - 11
31 272 112 165 100 160 9 - 11
21 208 103 165 70 127 9 - 11
31 278 118 165 100 160 9 - 11
21 216 111 165 70 127 9 - 11
31 286 126 165 100 160 9 - 11
21 226 121 182 70 127 9 - 17.6
31 296 136 182 100 160 9 - 17.6
21 233 128 165 70 127 9 - 17.6
31 303 143 165 100 160 9 - 17.6
21 241 136 165 70 127 9 - 17.6
31 311 151 165 100 160 9 - 17.6
21 251 146 182 70 127 9 - 17.6
31 321 161 182 100 160 9 - 17.6
21 261 156 165 70 127 9 - 26
31 331 171 165 100 160 9 - 26
21 271 166 165 70 127 9 - 26
31 341 181 165 100 160 9 - 26
21 281 178 165 70 127 11 - 26
31 353 193 165 100 160 11 - 26
31 366 206 165 100 160 11 - 26
