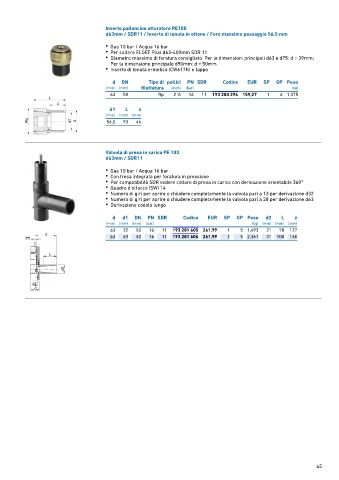

Page 45 - GEORGFISCHER - LISTINO 884 - FIDRA

Inserto palloncino otturatore PE100
d63mm / SDR11 / Inserto di tenuta in ottone / Foro massimo passaggio 56,5 mm

• Gas 10 bar / Acqua 16 bar
• Per collare ELGEF Plus d63-400mm SDR 11
• Diametro massimo di foratura consigliato: Per le dimensioni principali d63 e d75: d = 39mm;
Per la dimensione principale d90mm: d = 50mm
• Inserto di tenuta ermetico (CW617N) e tappo

d DN Tipo di pollici PN SDR Codice EUR SP GP Peso
(mm) (mm) filettatura (inch) (bar) (kg)
63 50 Rp 2 ∕2 16 11 193 280 294 159,27 1 6 1,375
1
d1 L z
(mm) (mm) (mm)
56,5 93 46

Valvola di presa in carica PE 100
d63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Per compatibilità SDR vedere collare di presa in carica con derivazione orientabile 360°
• Quadro d'attacco (SW) 14
• Numero di giri per aprire o chiudere completamente la valvola pari a 13 per derivazione d32
• Numero di giri per aprire o chiudere completamente la valvola pari a 28 per derivazione d63
• Derivazione codolo lungo

d d1 DN PN SDR Codice EUR SP GP Peso d2 L z
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
63 32 50 16 11 193 281 605 261,99 1 5 1,493 21 70 127
63 63 50 16 11 193 281 606 261,99 1 5 2,361 31 100 160
