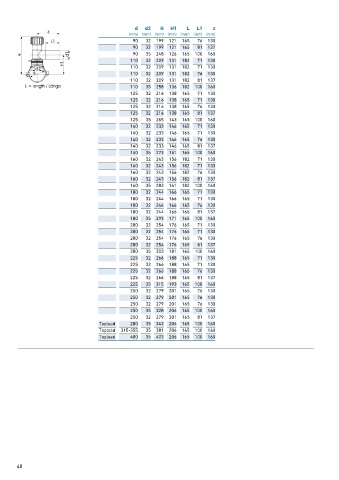

Page 40 - GEORGFISCHER - LISTINO 884 - FIDRA

d d2 H H1 L L1 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
90 32 199 121 165 76 130
90 32 199 121 165 81 137
90 35 248 126 165 100 160
110 32 209 131 182 71 130
110 32 209 131 182 71 130
110 32 209 131 182 76 130
110 32 209 131 182 81 137
110 35 258 136 182 100 160
125 32 216 138 165 71 130
125 32 216 138 165 71 130
125 32 216 138 165 76 130
125 32 216 138 165 81 137
125 35 265 143 165 100 160
140 32 233 146 165 71 130
140 32 233 146 165 71 130
140 32 233 146 165 76 130
140 32 233 146 165 81 137
140 35 273 151 165 100 160
160 32 243 156 182 71 130
160 32 243 156 182 71 130
160 32 243 156 182 76 130
160 32 243 156 182 81 137
160 35 283 161 182 100 160
180 32 244 166 165 71 130
180 32 244 166 165 71 130
180 32 244 166 165 76 130
180 32 244 166 165 81 137
180 35 293 171 165 100 160
200 32 254 176 165 71 130
200 32 254 176 165 71 130
200 32 254 176 165 76 130
200 32 254 176 165 81 137
200 35 303 181 165 100 160
225 32 266 188 165 71 130
225 32 266 188 165 71 130
225 32 266 188 165 76 130
225 32 266 188 165 81 137
225 35 315 193 165 100 160
250 32 279 201 165 76 130
250 32 279 201 165 76 130
250 32 279 201 165 76 130
250 35 328 206 165 100 160
250 32 279 201 165 81 137
Topload 280 35 343 206 165 100 160
Topload 315-355 35 381 206 165 100 160
Topload 400 35 403 206 165 100 160

40
