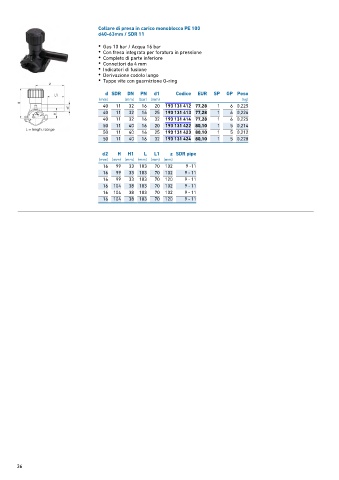

Page 36 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa in carico monoblocco PE 100
d40-63mm / SDR 11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring

d SDR DN PN d1 Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
40 11 32 16 20 193 131 412 77,28 1 6 0,225
40 11 32 16 25 193 131 413 77,28 1 6 0,226
40 11 32 16 32 193 131 414 77,28 1 6 0,225
50 11 40 16 20 193 131 422 80,10 1 5 0,214
50 11 40 16 25 193 131 423 80,10 1 5 0,212
50 11 40 16 32 193 131 424 80,10 1 5 0,228

d2 H H1 L L1 z SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
16 99 33 103 70 102 9 -11
16 99 33 103 70 102 9 - 11
16 99 33 103 70 120 9 - 11
16 104 38 103 70 102 9 - 11
16 104 38 103 70 102 9 - 11
16 104 38 103 70 120 9 - 11

36
