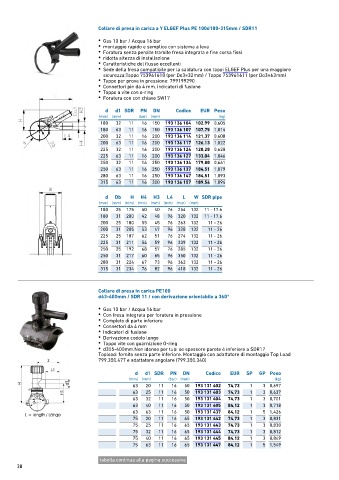

Collare di presa in carica a Y ELGEF Plus PE 100d180-315mm / SDR11
• Gas 10 bar / Acqua 16 bar
• montaggio rapido e semplice con sistema a leva
• Foratura senza perdite tramite fresa integrata e fine corsa fissi
• ridotta altezza di installazione
• Caratteristiche del flusso eccellenti
• Sede della fresa compatibile per la saldatura con tappi ELGEF Plus per una maggiore
sicurezza:Tappo 753961610 (per Do3=32mm) / Tappo 753961611 (per Do3=63mm)
• Tappo per prove in pressione: 799199290
• Connettori pin da 4 mm, indicatori di fusione
• Tappo a vite con o-ring
• Foratura con con chiave SW17

d d1 SDR PN DN Codice EUR Peso
(mm) (mm) (bar) (mm) (kg)
180 32 11 16 150 193 136 104 102,99 0,605
180 63 11 16 150 193 136 107 107,75 1,014
200 32 11 16 200 193 136 114 121,37 0,608
200 63 11 16 200 193 136 117 126,13 1,022
225 32 11 16 200 193 136 124 128,28 0,628
225 63 11 16 200 193 136 127 133,04 1,046
250 32 11 16 250 193 136 134 179,80 0,661
250 63 11 16 250 193 136 137 184,51 1,079
280 63 11 16 250 193 136 147 184,51 1,093
315 63 11 16 300 193 136 157 189,56 1,094

d Db H H4 H3 L4 L W SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
180 25 175 50 40 76 254 132 11 - 17.6
180 31 200 42 48 96 320 132 11 - 17.6
200 25 180 55 45 76 263 132 11 - 26
200 31 205 53 47 96 328 132 11 - 26
225 25 187 62 51 76 274 132 11 - 26
225 31 211 54 59 96 339 132 11 - 26
250 25 192 68 57 76 285 132 11 - 26
250 31 217 60 65 96 350 132 11 - 26
280 31 224 67 73 96 362 132 11 - 26
315 31 234 76 82 96 418 132 11 - 26

Collare di presa in carica PE100
d63-400mm / SDR 11 / con derivazione orientabile a 360°

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring
• d355-400mm.Non idoneo per tubi se spessore parete è inferiore a SDR17
Topload: fornito senza parte inferiore. Montaggio con adattatore di montaggio Top Load
799.350.477 e adattatore angolare (799.350.340)

d d1 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
63 20 11 16 50 193 131 402 74,73 1 3 0,697
63 25 11 16 50 193 131 403 74,73 1 3 0,637
63 32 11 16 50 193 131 404 74,73 1 3 0,701
63 40 11 16 50 193 131 405 84,12 1 3 0,718
63 63 11 16 50 193 131 437 84,12 1 5 1,426
75 20 11 16 65 193 131 442 74,73 1 3 0,831
75 25 11 16 65 193 131 443 74,73 1 3 0,830
75 32 11 16 65 193 131 444 74,73 1 3 0,812
75 40 11 16 65 193 131 445 84,12 1 3 0,849
75 63 11 16 65 193 131 447 84,12 1 5 1,549

tabella continua alla pagina successiva
