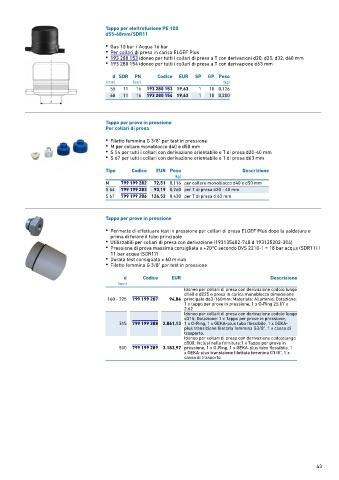

Page 43 - GEORGFISCHER - LISTINO 884 - FIDRA

Tappo per elettrofusione PE 100
d55-68mm/SDR11

• Gas 10 bar / Acqua 16 bar
• Per collari di presa in carica ELGEF Plus
• 193 280 153 idoneo per tutti i collari di presa a T con derivazioni d20, d25, d32, d40 mm
• 193 280 154 idoneo per tutti i collari di presa a T con derivazione d63 mm

d SDR PN Codice EUR SP GP Peso
(mm) (bar) (kg)
55 11 16 193 280 153 19,63 1 10 0,126
68 11 16 193 280 154 19,63 1 10 0,200

Tappo per prove in pressione
Per collari di presa

• Filetto femmina G 3/8" per test in pressione
• M per collare monoblocco d40 e d50 mm
• S 54 per tutti i collari con derivazione orientabile e T di presa d20-40 mm
• S 67 per tutti i collari con derivazione orientabile e T di presa d63 mm

Tipo Codice EUR Peso Descrizione
(kg)
M 799 199 282 72,51 0,116 per collare monoblocco d40 e d50 mm
S 54 799 199 283 93,19 0,260 per T di presa d20 - 40 mm
S 67 799 199 286 126,52 0,430 per T di presa d 63 mm

Tappo per prove in pressione

• Permette di effettuare test in pressione per collari di presa ELGEF Plus dopo la saldatura e
prima di forare il tubo principale
• Utilizzabili per collari di presa con derivazione (193135402-748 d 193135202-304)
• Pressione di prova massima consigliata a +20°C secondo DVS 2210-1 = 18 bar acqua (SDR11) /
11 bar acqua (SDR17)
• Durata test consigliata = 60 minuti
• Filetto femmina G 3/8" per test in pressione

d Codice EUR Descrizione
(mm)
Idoneo per collari di presa con derivazione codolo lungo
d160 e d225 e presa in carica monoblocco dimensione
160 - 225 799 199 287 94,84 principale d63-160mm; Materiale: Alluminio; Dotazione:
1 x tappo per prove in pressione, 1 x O-Ring 25.07 x
2.62
Idoneo per collari di presa con derivazione codolo lungo
d315; Dotazione: 1 x Tappo per prove in pressione,
315 799 199 288 2.061,13 1 x O-Ring, 1 x GEKA-plus tubo flessibile, 1 x GEKA-
plus transizione filettata femmina G3/8", 1 x cassa di
trasporto.
Idoneo per collari di presa con derivazione codololungo
d500; Inclusi nella fornitura:1 x Tappo per prove in
500 799 199 289 3.183,97 pressione, 1 x O-Ring, 1 x GEKA-plus tubo flessibile, 1
x GEKA-plus transizione filettata femmina G3/8", 1 x
cassa di trasporto.

43
