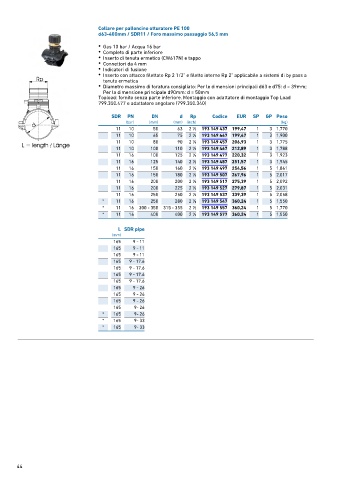

Collare per palloncino otturatore PE 100
d63-400mm / SDR11 / Foro massimo passaggio 56,5 mm

• Gas 10 bar / Acqua 16 bar
• Completo di parte inferiore
• Inserto di tenuta ermetico (CW617N) e tappo
• Connettori da 4 mm
• Indicatori di fusione
• Inserto con attacco filettato Rp 2 1/2" e filetto interno Rp 2" applicabile a sistemi di by pass a
tenuta ermetica
• Diametro massimo di foratura consigliato: Per le dimensioni principali d63 e d75: d = 39mm;
Per la dimensione principale d90mm: d = 50mm
Topload: fornito senza parte inferiore. Montaggio con adattatore di montaggio Top Load
799.350.477 e adattatore angolare (799.350.340)

SDR PN DN d Rp Codice EUR SP GP Peso
(bar) (mm) (mm) (inch) (kg)
11 10 50 63 2 ∕2 193 149 437 199,47 1 3 1,770
1
11 10 65 75 2 ∕2 193 149 447 199,47 1 3 1,900
1
11 10 80 90 2 ∕2 193 149 457 206,93 1 3 1,775
1
11 10 100 110 2 ∕2 193 149 467 212,89 1 3 1,788
1
11 16 100 125 2 ∕2 193 149 477 220,32 1 3 1,923
1
1
11 16 125 140 2 ∕2 193 149 487 251,57 1 3 1,945
11 16 150 160 2 ∕2 193 149 497 254,56 1 5 1,861
1
11 16 150 180 2 ∕2 193 149 507 267,96 1 5 2,017
1
11 16 200 200 2 ∕2 193 149 517 275,39 1 5 2,092
1
11 16 200 225 2 ∕2 193 149 527 279,87 1 5 2,031
1
11 16 250 250 2 ∕2 193 149 537 339,39 1 5 2,058
1
* 11 16 250 280 2 ∕2 193 149 547 360,24 1 5 1,550
1
* 11 16 300 - 350 315 ‐ 355 2 ∕2 193 149 557 360,24 1 5 1,770
1
* 11 16 400 400 2 ∕2 193 149 577 360,24 1 5 1,550
1
L SDR pipe
(mm)
165 9 - 11
165 9 - 11
165 9 - 11
165 9 - 17.6
165 9 - 17.6
165 9 - 17.6
165 9 - 17.6
165 9 - 26
165 9 - 26
165 9 - 26
165 9- 26
* 165 9- 26
* 165 9- 33
* 165 9- 33
