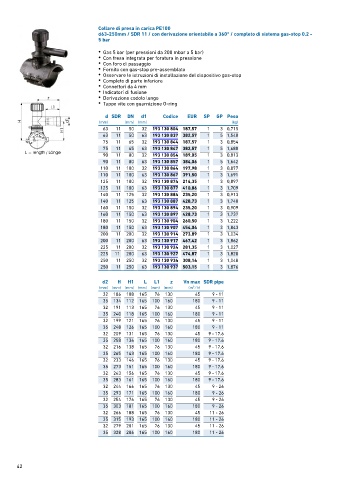

Collare di presa in carica PE100
d63-250mm / SDR 11 / con derivazione orientabile a 360° / completo di sistema gas-stop 0.2 -
5 bar

• Gas 5 bar (per pressioni da 200 mbar a 5 bar)
• Con fresa integrata per foratura in pressione
• Con foro di passaggio
• Fornito con gas-stop pre-assemblato
• Osservare le istruzioni di installazione del dispositivo gas-stop
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring

d SDR DN d1 Codice EUR SP GP Peso
(mm) (mm) (mm) (kg)
63 11 50 32 193 130 804 187,57 1 3 0,715
63 11 50 63 193 130 837 382,57 1 5 1,540
75 11 65 32 193 130 844 187,57 1 3 0,854
75 11 65 63 193 130 847 382,57 1 5 1,680
90 11 80 32 193 130 854 189,05 1 3 0,813
90 11 80 63 193 130 857 384,06 1 5 1,642
110 11 100 32 193 130 864 197,98 1 3 0,877
110 11 100 63 193 130 867 391,50 1 3 1,691
125 11 100 32 193 130 874 214,35 1 3 0,897
125 11 100 63 193 130 877 410,86 1 3 1,709
140 11 125 32 193 130 884 235,20 1 3 0,913
140 11 125 63 193 130 887 428,73 1 3 1,740
160 11 150 32 193 130 894 235,20 1 3 0,909
160 11 150 63 193 130 897 428,73 1 3 1,737
180 11 150 32 193 130 904 260,50 1 3 1,222
180 11 150 63 193 130 907 454,04 1 3 1,843
200 11 200 32 193 130 914 273,89 1 3 1,034
200 11 200 63 193 130 917 467,42 1 3 1,862
225 11 200 32 193 130 924 281,35 1 3 1,027
225 11 200 63 193 130 927 474,87 1 3 1,828
250 11 250 32 193 130 934 308,14 1 3 1,048
250 11 250 63 193 130 937 503,15 1 3 1,876

d2 H H1 L L1 z Vn max SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (m³ ⁄ h)
32 186 108 165 76 130 45 9 - 11
35 134 112 165 100 160 180 9 - 11
32 191 113 165 76 130 45 9 - 11
35 240 118 165 100 160 180 9 - 11
32 199 121 165 76 130 45 9 - 11
35 248 126 165 100 160 180 9 - 11
32 209 131 165 76 130 45 9 - 17.6
35 258 136 165 100 160 180 9 - 17.6
32 216 138 165 76 130 45 9 - 17.6
35 265 143 165 100 160 180 9 - 17.6
32 233 146 165 76 130 45 9 - 17.6
35 273 151 165 100 160 180 9 - 17.6
32 243 156 165 76 130 45 9 - 17.6
35 283 161 165 100 160 180 9 - 17.6
32 244 166 165 76 130 45 9 - 26
35 293 171 165 100 160 180 9 - 26
32 254 176 165 76 130 45 9 - 26
35 303 181 165 100 160 180 9 - 26
32 266 188 165 76 130 45 11 - 26
35 315 193 165 100 160 180 11 - 26
32 279 201 165 76 130 45 11 - 26
35 328 206 165 100 160 180 11 - 26
