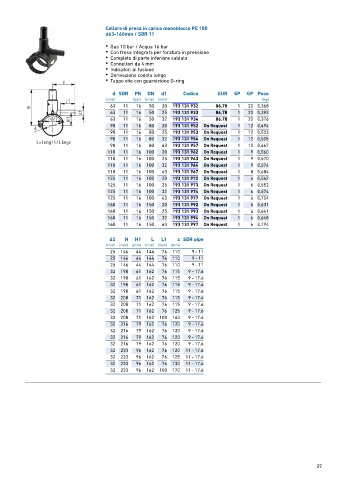

Page 37 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa in carico monoblocco PE 100
d63-160mm / SDR 11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Completo di parte inferiore saldata
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring

d SDR PN DN d1 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
63 11 16 50 20 193 131 932 86,78 1 20 0,368
63 11 16 50 25 193 131 933 86,78 1 20 0,393
63 11 16 50 32 193 131 934 86,78 1 20 0,376
90 11 16 80 20 193 131 952 On Request 1 12 0,494
90 11 16 80 25 193 131 953 On Request 1 12 0,503
90 11 16 80 32 193 131 954 On Request 1 12 0,505
90 11 16 80 63 193 131 957 On Request 1 10 0,667
110 11 16 100 20 193 131 962 On Request 1 9 0,560
110 11 16 100 25 193 131 963 On Request 1 9 0,570
110 11 16 100 32 193 131 964 On Request 1 9 0,574
110 11 16 100 63 193 131 967 On Request 1 8 0,684
125 11 16 100 20 193 131 972 On Request 1 6 0,562
125 11 16 100 25 193 131 973 On Request 1 6 0,552
125 11 16 100 32 193 131 974 On Request 1 6 0,574
125 11 16 100 63 193 131 977 On Request 1 6 0,704
160 11 16 150 20 193 131 992 On Request 1 6 0,631
160 11 16 150 25 193 131 993 On Request 1 6 0,641
160 11 16 150 32 193 131 994 On Request 1 6 0,648
160 11 16 150 63 193 131 997 On Request 1 6 0,794

d2 H H1 L L1 z SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
25 146 44 144 76 110 9 - 11
25 146 44 144 76 110 9 - 11
25 146 44 144 76 110 9 - 11
32 198 61 162 76 115 9 - 17.6
32 198 61 162 76 115 9 - 17.6
32 198 61 162 76 115 9 - 17.6
32 198 61 162 76 115 9 - 17.6
32 208 71 162 76 115 9 - 17.6
32 208 71 162 76 115 9 - 17.6
32 208 71 162 76 125 9 - 17.6
32 208 71 162 100 160 9 - 17.6
32 216 79 162 76 120 9 - 17.6
32 216 79 162 76 120 9 - 17.6
32 216 79 162 76 120 9 - 17.6
32 216 79 162 76 120 9 - 17.6
32 233 96 162 76 120 11 - 17.6
32 233 96 162 76 125 11 - 17.6
32 233 96 162 76 130 11 - 17.6
32 233 96 162 100 170 11 - 17.6

37
