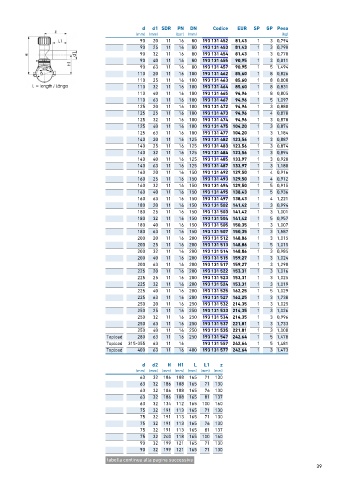

Page 39 - GEORGFISCHER - LISTINO 884 - FIDRA

d d1 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
90 20 11 16 80 193 131 452 81,43 1 3 0,794
90 25 11 16 80 193 131 453 81,43 1 3 0,790
90 32 11 16 80 193 131 454 81,43 1 3 0,770
90 40 11 16 80 193 131 455 90,95 1 3 0,811
90 63 11 16 80 193 131 457 90,95 1 5 1,494
110 20 11 16 100 193 131 462 85,60 1 8 0,826
110 25 11 16 100 193 131 463 85,60 1 8 0,808
110 32 11 16 100 193 131 464 85,60 1 8 0,831
110 40 11 16 100 193 131 465 94,96 1 8 0,805
110 63 11 16 100 193 131 467 94,96 1 5 1,097
125 20 11 16 100 193 131 472 94,96 1 3 0,880
125 25 11 16 100 193 131 473 94,96 1 4 0,878
125 32 11 16 100 193 131 474 94,96 1 3 0,878
125 40 11 16 100 193 131 475 104,20 1 3 0,874
125 63 11 16 100 193 131 477 104,20 1 3 1,184
140 20 11 16 125 193 131 482 123,56 1 3 0,887
140 25 11 16 125 193 131 483 123,56 1 3 0,874
140 32 11 16 125 193 131 484 123,56 1 3 0,894
140 40 11 16 125 193 131 485 133,97 1 3 0,920
140 63 11 16 125 193 131 487 133,97 1 3 1,180
160 20 11 16 150 193 131 492 129,50 1 4 0,916
160 25 11 16 150 193 131 493 129,50 1 4 0,912
160 32 11 16 150 193 131 494 129,50 1 5 0,915
160 40 11 16 150 193 131 495 138,43 1 5 0,936
160 63 11 16 150 193 131 497 138,43 1 4 1,221
180 20 11 16 150 193 131 502 141,42 1 3 0,994
180 25 11 16 150 193 131 503 141,42 1 3 1,001
180 32 11 16 150 193 131 504 141,42 1 5 0,957
180 40 11 16 150 193 131 505 150,35 1 3 1,007
180 63 11 16 150 193 131 507 150,35 1 3 1,587
200 20 11 16 200 193 131 512 148,86 1 3 1,015
200 25 11 16 200 193 131 513 148,86 1 5 1,015
200 32 11 16 200 193 131 514 148,86 1 3 0,985
200 40 11 16 200 193 131 515 159,27 1 3 1,024
200 63 11 16 200 193 131 517 159,27 1 3 1,290
225 20 11 16 200 193 131 522 153,31 1 3 1,016
225 25 11 16 200 193 131 523 153,31 1 3 1,025
225 32 11 16 200 193 131 524 153,31 1 3 1,019
225 40 11 16 200 193 131 525 162,25 1 5 1,029
225 63 11 16 200 193 131 527 162,25 1 3 1,738
250 20 11 16 250 193 131 532 214,35 1 3 1,025
250 25 11 16 250 193 131 533 214,35 1 3 1,026
250 32 11 16 250 193 131 534 214,35 1 3 0,996
250 63 11 16 250 193 131 537 221,81 1 3 1,733
250 40 11 16 250 193 131 535 221,81 1 3 1,008
Topload 280 63 11 16 250 193 131 547 242,64 1 5 1,478
Topload 315-355 63 11 16 193 131 557 242,64 1 5 1,481
Topload 400 63 11 16 400 193 131 577 242,64 1 3 1,473

d d2 H H1 L L1 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 32 186 108 165 71 130
63 32 186 108 165 71 130
63 32 186 108 165 76 130
63 32 186 108 165 81 137
63 32 134 112 165 100 160
75 32 191 113 165 71 130
75 32 191 113 165 71 130
75 32 191 113 165 76 130
75 32 191 113 165 81 137
75 32 240 118 165 100 160
90 32 199 121 165 71 130
90 32 199 121 165 71 130
tabella continua alla pagina successiva
39
