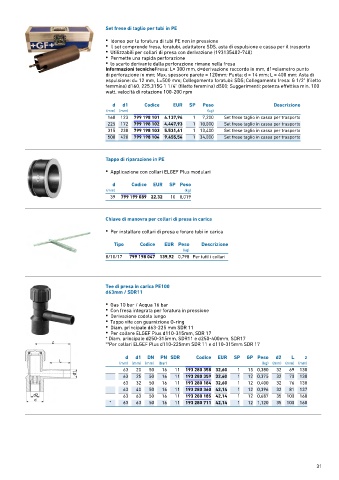

Set frese di taglio per tubi in PE
• Idoneo per la foratura di tubi PE non in pressione
• Il set comprende fresa, foratubi, adattatore SDS, asta di espulsione e cassa per il trasporto
• Utilizzabili per collari di presa con derivazione (193135402-748)
• Permette una rapida perforazione
• lo scarto derivante dalla perforazione rimane nella fresa
Informazioni tecnicheFresa: L= 300 mm, d=derivazione raccordo in mm, d1=diametro punto
di perforazione in mm; Max. spessore parete = 120mm; Punta: d = 14 mm; L = 400 mm; Asta di
espulsione: d= 12 mm, L=500 mm; Collegamento foratubi: SDS; Collegamento fresa: G 1/2" (filetto
femmina) d160, 225,315G 1 1/4" (filetto femmina) d500; Suggerimenti: potenza effettiva min. 100
watt, velocità di rotazione 100-200 rpm

d d1 Codice EUR SP Peso Descrizione
(mm) (mm) (kg)
160 123 799 198 101 4.137,94 1 7,200 Set frese taglio in cassa per trasporto
225 172 799 198 102 4.447,93 1 10,000 Set frese taglio in cassa per trasporto
315 238 799 198 103 5.531,61 1 13,400 Set frese taglio in cassa per trasporto
500 420 799 198 104 9.455,54 1 34,000 Set frese taglio in cassa per trasporto

Tappo di riparazione in PE

• Applicazione con collari ELGEF Plus modulari

d Codice EUR SP Peso
(mm) (kg)
39 799 199 089 22,32 10 0,019

Chiave di manovra per collari di presa in carica

• Per installare collari di presa e forare tubi in carica

Tipo Codice EUR Peso Descrizione
(kg)
8/10/17 799 198 047 139,92 0,798 Per tutti i collari

Tee di presa in carica PE100
d63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Con fresa integrata per foratura in pressione
• Derivazione codolo lungo
• Tappo vite con guarnizione O-ring
• Diam. principale d63-225 mm SDR 11
• Per collare ELGEF Plus d110-315mm, SDR 17
* Diam. principale d250-315mm, SDR11 e d250-400mm, SDR17
**Per collari ELGEF Plus d110-225mm SDR 11 e d110-315mm SDR 17

d d1 DN PN SDR Codice EUR SP GP Peso d2 L z
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
63 20 50 16 11 193 280 358 32,60 1 15 0,380 32 69 130
63 25 50 16 11 193 280 359 32,60 1 12 0,375 32 70 130
63 32 50 16 11 193 280 184 32,60 1 12 0,400 32 76 130
63 40 50 16 11 193 280 360 42,14 1 12 0,396 32 81 137
63 63 50 16 11 193 280 185 42,14 1 12 0,687 35 100 160
* 63 63 50 16 11 193 280 711 42,14 1 12 1,120 35 100 160
