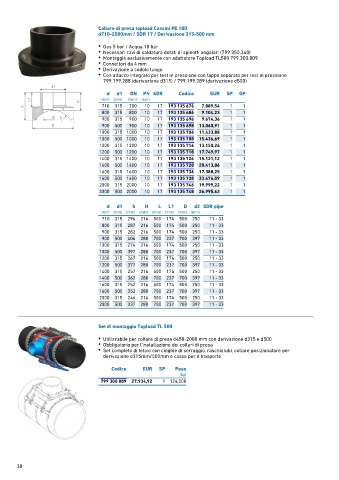

Page 30 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa topload Cassini PE 100
d710-2000mm / SDR 17 / Derivazione 315-500 mm

• Gas 5 bar / Acqua 10 bar
• Necessari cavi di saldatura dotati di spinotti angolari (799.350.340)
• Montaggio esclusivamente con adattatore Topload TL500 799.300.809
• Connettori da 4 mm
• Derivazione a codolo lungo
• Con attacco integrato per test in pressione con tappo separato per test in pressione
799.199.288 (derivazione d315) / 799.199.289 (derivazione d500)

d d1 DN PN SDR Codice EUR SP GP
(mm) (mm) (mm) (bar)
710 315 700 10 17 193 135 676 7.889,54 1 1
800 315 800 10 17 193 135 686 9.104,23 1 1
900 315 900 10 17 193 135 696 9.674,36 1 1
900 500 900 10 17 193 135 698 13.060,91 1 1
1000 315 1000 10 17 193 135 706 11.433,88 1 1
1000 500 1000 10 17 193 135 708 15.436,69 1 1
1200 315 1200 10 17 193 135 716 13.150,24 1 1
1200 500 1200 10 17 193 135 718 17.749,97 1 1
1400 315 1400 10 17 193 135 726 15.121,12 1 1
1400 500 1400 10 17 193 135 728 20.413,06 1 1
1600 315 1600 10 17 193 135 736 17.388,25 1 1
1600 500 1600 10 17 193 135 738 23.476,59 1 1
2000 315 2000 10 17 193 135 746 19.999,22 1 1
2000 500 2000 10 17 193 135 748 26.995,63 1 1

d d1 h H L L1 D d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
710 315 296 216 500 174 500 250 11 - 33
800 315 287 216 500 174 500 250 11 - 33
900 315 282 216 500 174 500 250 11 - 33
900 500 406 280 700 237 700 397 11 - 33
1000 315 274 216 500 174 500 250 11 - 33
1000 500 397 280 700 237 700 397 11 - 33
1200 315 267 216 500 174 500 250 11 - 33
1200 500 377 280 700 237 700 397 11 - 33
1400 315 257 216 500 174 500 250 11 - 33
1400 500 362 280 700 237 700 397 11 - 33
1600 315 252 216 500 174 500 250 11 - 33
1600 500 352 280 700 237 700 397 11 - 33
2000 315 246 216 500 174 500 250 11 - 33
2000 500 337 280 700 237 700 397 11 - 33

Set di montaggio Topload TL 500

• Utilizzabile per collare di presa d450-2000 mm con derivazione d315 e d500
• Obbligatorio per l'installazione dei collari di presa
• Set completo di telaio con cinghie di serraggio, raschiatubi, collare posizionatore per
derivazione d315mm/500mm e cassa per il trasporto
Codice EUR SP Peso
(kg)
799 300 809 27.934,92 1 124,000
