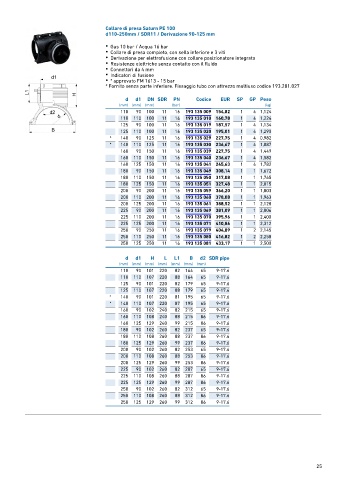

Page 25 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa Saturn PE 100
d110-250mm / SDR11 / Derivazione 90-125 mm

• Gas 10 bar / Acqua 16 bar
• Collare di presa completo, con sella inferiore e 3 viti
• Derivazione per elettrofusione con collare posizionatore integrato
• Resistenze elettriche senza contatto con il fluido
• Connettori da 4 mm
• Indicatori di fusione
• * approvato FM 1613 - 15 bar
* Fornito senza parte inferiore. Fissaggio tubo con attrezzo multiuso codice 193.281.027

d d1 DN SDR PN Codice EUR SP GP Peso
(mm) (mm) (mm) (bar) (kg)
110 90 100 11 16 193 135 009 154,82 1 4 1,124
110 110 100 11 16 193 135 010 160,78 1 4 1,224
125 90 100 11 16 193 135 019 187,57 1 4 1,134
125 110 100 11 16 193 135 020 195,01 1 4 1,290
* 140 90 125 11 16 193 135 029 227,75 1 4 0,982
* 140 110 125 11 16 193 135 030 236,67 1 4 1,087
160 90 150 11 16 193 135 039 227,75 1 4 1,449
160 110 150 11 16 193 135 040 236,67 1 4 1,582
160 125 150 11 16 193 135 041 245,63 1 4 1,782
180 90 150 11 16 193 135 049 308,14 1 1 1,672
180 110 150 11 16 193 135 050 317,08 1 1 1,765
180 125 150 11 16 193 135 051 327,48 1 1 2,015
200 90 200 11 16 193 135 059 366,20 1 1 1,803
200 110 200 11 16 193 135 060 378,08 1 1 1,963
200 125 200 11 16 193 135 061 388,52 1 1 2,128
225 90 200 11 16 193 135 069 381,09 1 1 2,006
225 110 200 11 16 193 135 070 395,96 1 1 2,400
225 125 200 11 16 193 135 071 410,86 1 1 2,312
250 90 250 11 16 193 135 079 404,89 1 2 2,145
250 110 250 11 16 193 135 080 416,82 1 2 2,258
250 125 250 11 16 193 135 081 433,17 1 1 2,500

d d1 H L L1 B d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
110 90 101 220 82 164 65 9-17.6
110 110 107 220 88 164 65 9-17.6
125 90 101 220 82 179 65 9-17.6
125 110 107 220 88 179 65 9-17.6
* 140 90 101 220 81 195 65 9-17.6
* 140 110 107 220 87 195 65 9-17.6
160 90 102 240 82 215 65 9-17.6
160 110 108 240 88 215 86 9-17.6
160 125 129 240 99 215 86 9-17.6
180 90 102 260 82 237 65 9-17.6
180 110 108 260 88 237 86 9-17.6
180 125 129 260 99 237 86 9-17.6
200 90 102 260 82 253 65 9-17.6
200 110 108 260 88 253 86 9-17.6
200 125 129 260 99 253 86 9-17.6
225 90 102 260 82 287 65 9-17.6
225 110 108 260 88 287 86 9-17.6
225 125 129 260 99 287 86 9-17.6
250 90 102 260 82 312 65 9-17.6
250 110 108 260 88 312 86 9-17.6
250 125 129 260 99 312 86 9-17.6
