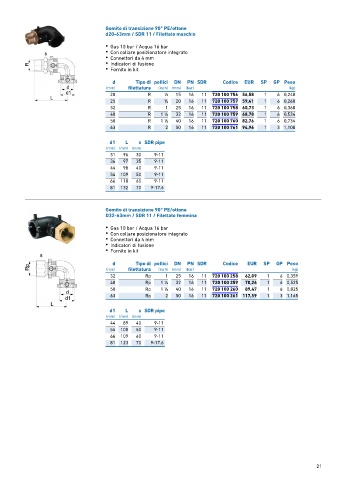

Page 21 - GEORGFISCHER - LISTINO 884 - FIDRA

Gomito di transizione 90° PE/ottone
d20-63mm / SDR 11 / Filettato maschio

• Gas 10 bar / Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 R 1 ∕2 15 16 11 720 100 756 56,58 1 6 0,240
25 R 3 ∕4 20 16 11 720 100 757 59,41 1 6 0,260
32 R 1 25 16 11 720 100 758 60,73 1 6 0,368
40 R 1 ∕4 32 16 11 720 100 759 68,78 1 6 0,534
1
50 R 1 ∕2 40 16 11 720 100 760 82,76 1 6 0,734
1
63 R 2 50 16 11 720 100 761 94,96 1 3 1,108
d1 L s SDR pipe
(mm) (mm) (mm)
31 96 30 9-11
36 97 35 9-11
44 98 40 9-11
54 109 50 9-11
66 118 60 9-11
81 132 70 9-17.6

Gomito di transizione 90° PE/ottone
D32-63mm / SDR 11 / Filettato femmina

• Gas 10 bar / Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 Rp 1 25 16 11 720 100 258 62,09 1 6 0,359
40 Rp 1 ∕4 32 16 11 720 100 259 70,26 1 6 0,525
1
50 Rp 1 ∕2 40 16 11 720 100 260 89,47 1 6 0,825
1
63 Rp 2 50 16 11 720 100 261 117,59 1 3 1,165
d1 L s SDR pipe
(mm) (mm) (mm)
44 89 40 9-11
54 100 50 9-11
66 109 60 9-11
81 123 70 9-17.6
