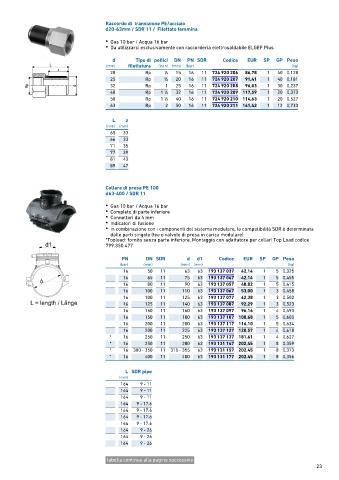

Page 23 - GEORGFISCHER - LISTINO 884 - FIDRA

Raccordo di transizione PE/acciaio
d20-63mm / SDR 11 / Filettato femmina
• Gas 10 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 Rp 1 ∕2 15 16 11 724 920 206 86,78 1 40 0,128
25 Rp 3 ∕4 20 16 11 724 920 207 91,41 1 40 0,181
32 Rp 1 25 16 11 724 920 208 96,03 1 30 0,237
40 Rp 1 ∕4 32 16 11 724 920 209 117,59 1 20 0,373
1
50 Rp 1 ∕2 40 16 11 724 920 210 114,63 1 20 0,527
1
63 Rp 2 50 16 11 724 920 211 141,42 1 12 0,733
L z
(mm) (mm)
65 33
66 33
71 35
77 39
81 43
89 47

Collare di presa PE 100
d63-400 / SDR 11
• Gas 10 bar / Acqua 16 bar
• Completo di parte inferiore
• Connettori da 4 mm
• Indicatori di fusione
• In combinazione con i componenti del sistema modulare, la compatibilità SDR è determinata
dalle parti singole (tee e valvole di presa in carica modulare).
*Topload: fornito senza parte inferiore. Montaggio con adattatore per collari Top Load codice
799.350.477

PN DN SDR d d1 Codice EUR SP GP Peso
(bar) (mm) (mm) (mm) (kg)
16 50 11 63 63 193 137 037 42,14 1 5 0,325
16 65 11 75 63 193 137 047 42,14 1 5 0,455
16 80 11 90 63 193 137 057 48,82 1 5 0,415
16 100 11 110 63 193 137 067 53,00 1 3 0,458
16 100 11 125 63 193 137 077 62,38 1 3 0,502
16 125 11 140 63 193 137 087 92,29 1 3 0,523
16 150 11 160 63 193 137 097 96,16 1 4 0,493
16 150 11 180 63 193 137 107 108,68 1 5 0,600
16 200 11 200 63 193 137 117 116,10 1 5 0,634
16 200 11 225 63 193 137 127 120,57 1 4 0,618
* 16 250 11 250 63 193 137 137 181,61 1 4 0,627
* 16 250 11 280 63 193 131 147 202,45 1 8 0,359
* 16 300 - 350 11 315 ‐ 355 63 193 131 157 202,45 1 8 0,373
* 16 400 11 400 63 193 131 177 202,45 1 8 0,356

L SDR pipe
(mm)
164 9 - 11
164 9 - 11
164 9 - 11
164 9 - 17.6
164 9 - 17.6
164 9 - 17.6
164 9 - 17.6
164 9 - 26
164 9 - 26
164 9 - 26

tabella continua alla pagina successiva
23
