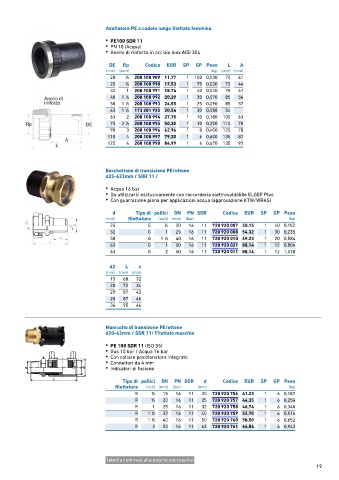

Page 19 - GEORGFISCHER - LISTINO 884 - FIDRA

Adattatore PE a codolo lungo filettato femmina
• PE100 SDR 11
• PN 10 (Acqua)
• Anello di rinforzo in acciaio inox AISI 304

DE Rp Codice EUR SP GP Peso L A
(mm) (inch) (kg) (mm) (mm)
20 1 ∕2 200 108 989 11,77 1 100 0,030 70 41
25 3 ∕4 200 108 990 17,53 1 75 0,030 70 44
32 1 200 108 991 18,74 1 40 0,040 75 47
40 1 ∕4 200 108 992 20,29 1 30 0,070 85 56
1
50 1 ∕2 200 108 993 24,55 1 25 0,090 85 57
1
63 1 ∕2 173 281 925 20,54 1 30 0,088 54
1
63 2 200 108 994 27,70 1 10 0,180 100 63
75 2 ∕2 200 108 995 50,30 1 10 0,250 110 70
1
90 3 200 108 996 62,96 1 8 0,400 120 78
110 4 200 108 997 79,20 1 6 0,600 135 87
125 4 200 108 998 84,99 1 4 0,670 135 92

Bocchettone di transizione PE/ottone
d25-633mm / SDR 11 /

• Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus
• Con guarnizione piana per applicazioni acqua (approvazione KTW/WRAS)

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
25 G 3 ∕4 20 16 11 720 920 007 50,15 1 40 0,152
32 G 1 25 16 11 720 920 008 54,32 1 30 0,235
50 G 1 ∕2 40 16 11 720 920 010 69,23 1 20 0,584
1
63 G 1 50 16 11 720 920 021 88,14 1 12 0,804
63 G 2 50 16 11 720 920 011 88,14 1 12 1,018

d2 L z
(mm) (mm) (mm)
15 68 32
20 72 34
29 87 42
20 87 46
36 95 46

Manicotto di transizone PE/ottone
d20-63mm / SDR 11/ Filettato maschio

• PE 100 SDR 11 (ISO S5)
• Gas 10 bar / Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione

Tipo di pollici DN PN SDR d Codice EUR SP GP Peso
filettatura (inch) (mm) (bar) (mm) (kg)
R 1 ∕2 15 16 11 20 720 920 756 41,23 1 6 0,187
R 3 ∕4 20 16 11 25 720 920 757 44,35 1 6 0,254
R 1 25 16 11 32 720 920 758 46,74 1 6 0,340
R 1 ∕4 32 16 11 40 720 920 759 52,70 1 6 0,514
1
R 1 ∕2 40 16 11 50 720 920 760 58,50 1 6 0,652
1
R 2 50 16 11 63 720 920 761 66,54 1 4 0,943

tabella continua alla pagina successiva
