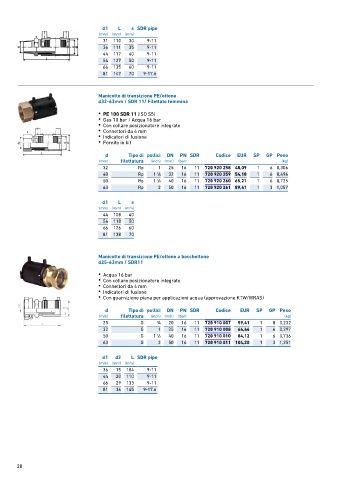

Page 20 - GEORGFISCHER - LISTINO 884 - FIDRA

d1 L s SDR pipe
(mm) (mm) (mm)
31 110 30 9-11
36 111 35 9-11
44 117 40 9-11
54 127 50 9-11
66 135 60 9-11
81 147 70 9-17.6

Manicotto di transizione PE/ottone
d32-63mm / SDR 11/ Filettato femmina
• PE 100 SDR 11 (ISO S5)
• Gas 10 bar / Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 Rp 1 25 16 11 720 920 258 48,09 1 6 0,306
40 Rp 1 ∕4 32 16 11 720 920 259 54,18 1 6 0,496
1
50 Rp 1 ∕2 40 16 11 720 920 260 65,21 1 6 0,725
1
63 Rp 2 50 16 11 720 920 261 89,61 1 3 1,057
d1 L s
(mm) (mm) (mm)
44 108 40
54 118 50
66 126 60
81 138 70

Manicotto di transizione PE/ottone a bocchettone
d25-63mm / SDR11

• Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Con guarnizione piana per applicazioni acqua (approvazione KTW/WRAS)

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
25 G 3 ∕4 20 16 11 720 910 007 59,41 1 8 0,232
32 G 1 25 16 11 720 910 008 64,46 1 6 0,297
50 G 1 ∕2 40 16 11 720 910 010 84,12 1 6 0,736
1
63 G 2 50 16 11 720 910 011 104,20 1 3 1,251

d1 d2 L SDR pipe
(mm) (mm) (mm)
36 15 104 9-11
44 20 110 9-11
66 29 133 9-11
81 36 145 9-17.6

20
