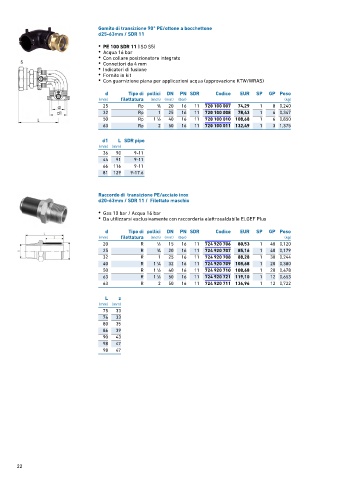

Page 22 - GEORGFISCHER - LISTINO 884 - FIDRA

Gomito di transizione 90° PE/ottone a bocchettone
d25-63mm / SDR 11

• PE 100 SDR 11 (ISO S5)
• Acqua 16 bar
• Con collare posizionatore integrato
• Connettori da 4 mm
• Indicatori di fusione
• Fornito in kit
• Con guarnizione piana per applicazioni acqua (approvazione KTW/WRAS)

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
25 Rp 3 ∕4 20 16 11 720 100 007 74,29 1 8 0,240
32 Rp 1 25 16 11 720 100 008 78,43 1 6 0,347
50 Rp 1 ∕2 40 16 11 720 100 010 108,68 1 6 0,850
1
63 Rp 2 50 16 11 720 100 011 132,49 1 3 1,375
d1 L SDR pipe
(mm) (mm)
36 90 9-11
44 91 9-11
66 116 9-11
81 129 9-17.6

Raccordo di transizione PE/acciaio inox
d20-63mm / SDR 11 / Filettato maschio

• Gas 10 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 R 1 ∕2 15 16 11 724 920 706 80,53 1 40 0,120
25 R 3 ∕4 20 16 11 724 920 707 85,16 1 40 0,179
32 R 1 25 16 11 724 920 708 88,28 1 30 0,244
40 R 1 ∕4 32 16 11 724 920 709 108,68 1 20 0,380
1
50 R 1 ∕2 40 16 11 724 920 710 108,68 1 20 0,478
1
63 R 1 ∕2 50 16 11 724 920 721 119,10 1 12 0,653
1
63 R 2 50 16 11 724 920 711 136,96 1 12 0,722
L z
(mm) (mm)
75 33
76 33
80 35
86 39
90 43
98 47
98 47

22
