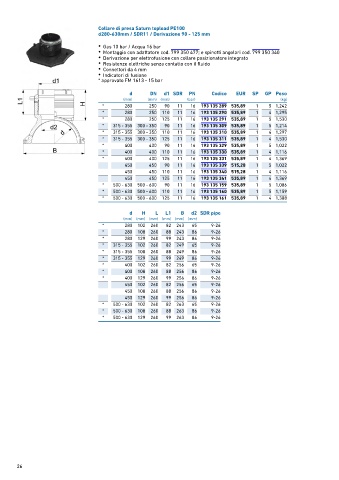

Page 26 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di presa Saturn topload PE100
d280-630mm / SDR11 / Derivazione 90 - 125 mm

• Gas 10 bar / Acqua 16 bar
• Montaggio con adattatore cod. 799 350 477; e spinotti angolari cod. 799 350 340
• Derivazione per elettrofusione con collare posizionatore integrato
• Resistenze elettriche senza contatto con il fluido
• Connettori da 4 mm
• Indicatori di fusione
* approvato FM 1613 - 15 bar

d DN d1 SDR PN Codice EUR SP GP Peso
(mm) (mm) (mm) (bar) (kg)
* 280 250 90 11 16 193 135 289 535,89 1 5 1,242
* 280 250 110 11 16 193 135 290 535,89 1 4 1,295
* 280 250 125 11 16 193 135 291 535,89 1 5 1,530
* 315 ‐ 355 300 - 350 90 11 16 193 135 309 535,89 1 5 1,214
* 315 ‐ 355 300 - 350 110 11 16 193 135 310 535,89 1 4 1,297
* 315 ‐ 355 300 - 350 125 11 16 193 135 311 535,89 1 4 1,530
* 400 400 90 11 16 193 135 329 535,89 1 5 1,022
* 400 400 110 11 16 193 135 330 535,89 1 4 1,116
* 400 400 125 11 16 193 135 331 535,89 1 4 1,369
450 450 90 11 16 193 135 339 515,28 1 5 1,022
450 450 110 11 16 193 135 340 515,28 1 4 1,116
450 450 125 11 16 193 135 341 535,89 1 4 1,369
* 500 ‐ 630 500 - 600 90 11 16 193 135 159 535,89 1 5 1,086
* 500 ‐ 630 500 - 600 110 11 16 193 135 160 535,89 1 5 1,159
* 500 ‐ 630 500 - 600 125 11 16 193 135 161 535,89 1 4 1,388

d H L L1 B d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
* 280 102 260 82 243 65 9-26
* 280 108 260 88 243 86 9-26
* 280 129 260 99 243 86 9-26
* 315 ‐ 355 102 260 82 249 65 9-26
* 315 ‐ 355 108 260 88 249 86 9-26
* 315 ‐ 355 129 260 99 249 86 9-26
* 400 102 260 82 256 65 9-26
* 400 108 260 88 256 86 9-26
* 400 129 260 99 256 86 9-26
450 102 260 82 256 65 9-26
450 108 260 88 256 86 9-26
450 129 260 99 256 86 9-26
* 500 ‐ 630 102 260 82 263 65 9-26
* 500 ‐ 630 108 260 88 263 86 9-26
* 500 ‐ 630 129 260 99 263 86 9-26
