P. 28

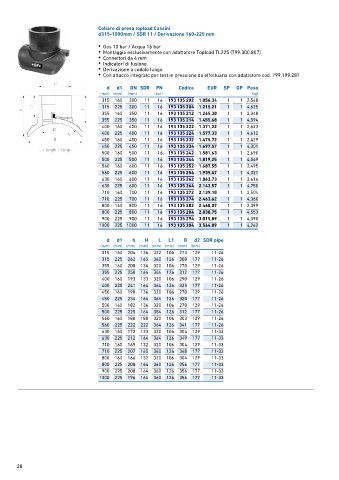

Collare di presa topload Cassini
d315-1000mm / SDR 11 / Derivazione 160-225 mm
• Gas 10 bar / Acqua 16 bar
• Montaggio esclusivamente con adattatore Topload TL225 (799.300.807)
• Connettori da 4 mm
• Indicatori di fusione
• Derivazione a codolo lungo
• Con attacco integrato per test in pressione da effettuarsi con adattatore cod. 799.199.287
d d1 DN SDR PN Codice EUR SP GP Peso
(mm) (mm) (mm) (bar) (kg)
315 160 300 11 16 193 135 202 1.056,34 1 1 2,548
315 225 300 11 16 193 135 204 1.215,21 1 1 4,625
355 160 350 11 16 193 135 212 1.265,30 1 1 2,348
355 225 350 11 16 193 135 214 1.455,68 1 1 4,594
400 160 400 11 16 193 135 222 1.371,22 1 1 2,623
400 225 400 11 16 193 135 224 1.577,33 1 1 4,612
450 160 450 11 16 193 135 232 1.475,72 1 1 2,429
450 225 450 11 16 193 135 234 1.697,57 1 1 4,301
500 160 500 11 16 193 135 242 1.581,63 1 1 2,690
500 225 500 11 16 193 135 244 1.819,25 1 1 4,569
560 160 600 11 16 193 135 252 1.687,55 1 1 2,495
560 225 600 11 16 193 135 254 1.939,47 1 1 4,321
630 160 600 11 16 193 135 262 1.863,73 1 1 2,616
630 225 600 11 16 193 135 264 2.143,57 1 1 4,750
710 160 700 11 16 193 135 272 2.139,10 1 1 2,504
710 225 700 11 16 193 135 274 2.463,62 1 1 4,360
800 160 800 11 16 193 135 282 2.468,07 1 1 2,399
800 225 800 11 16 193 135 284 2.838,75 1 1 4,553
900 225 900 11 16 193 135 294 3.015,89 1 1 4,390
1000 225 1000 11 16 193 135 304 3.564,89 1 1 4,262
d d1 h H L L1 B d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
315 160 204 136 322 106 273 129 11-26
315 225 262 165 360 126 300 177 11-26
355 160 200 136 320 106 270 129 11-26
355 225 250 164 354 126 312 177 11-26
400 160 193 133 320 106 290 129 11-26
400 225 241 164 364 126 325 177 11-26
450 160 190 136 320 106 270 129 11-26
450 225 234 164 364 126 320 177 11-26
500 160 182 136 320 106 270 129 11-26
500 225 225 164 354 126 312 177 11-26
560 160 180 180 320 106 303 129 11-26
560 225 222 222 364 126 341 177 11-26
630 160 172 133 320 106 304 129 11-33
630 225 212 164 364 126 349 177 11-33
710 160 169 132 320 106 304 129 11-33
710 225 207 165 360 126 348 177 11-33
800 160 166 132 320 106 304 129 11-33
800 225 200 164 360 126 356 177 11-33
900 225 200 164 360 126 356 177 11-33
1000 225 196 164 360 126 356 177 11-33
