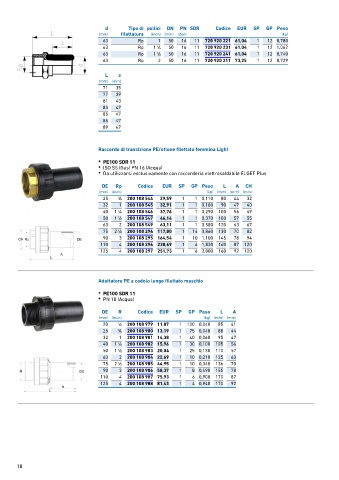

Page 18 - GEORGFISCHER - LISTINO 884 - FIDRA

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
63 Rp 1 50 16 11 720 920 221 61,04 1 12 0,780
63 Rp 1 ∕4 50 16 11 720 920 231 61,04 1 12 1,062
1
63 Rp 1 ∕2 50 16 11 720 920 241 61,04 1 12 0,740
1
63 Rp 2 50 16 11 720 920 211 73,25 1 12 0,729
L z
(mm) (mm)
71 35
77 39
81 43
83 47
85 47
85 47
89 47

Raccordo di transizione PE/ottone filettato femmina Light

• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

DE Rp Codice EUR SP GP Peso L A CH
(mm) (inch) (kg) (mm) (mm) (mm)
25 3 ∕4 200 108 544 29,59 1 1 0,110 80 44 32
32 1 200 108 545 32,91 1 1 0,180 90 47 40
40 1 ∕4 200 108 546 37,76 1 1 0,290 100 56 49
1
50 1 ∕2 200 108 547 46,14 1 1 0,370 100 57 55
1
63 2 200 108 549 63,11 1 1 0,580 120 63 67
75 2 ∕2 200 108 294 117,80 1 14 0,860 130 70 82
1
90 3 200 108 295 164,54 1 10 1,100 145 78 94
110 4 200 108 296 230,69 1 6 1,830 160 87 120
125 4 200 108 297 251,73 1 6 2,000 160 92 120

Adattatore PE a codolo lungo filettato maschio

• PE100 SDR 11
• PN 10 (Acqua)

DE R Codice EUR SP GP Peso L A
(mm) (inch) (kg) (mm) (mm)
20 1 ∕2 200 108 979 11,87 1 100 0,040 85 41
25 3 ∕4 200 108 980 13,19 1 75 0,040 88 44
32 1 200 108 981 14,38 1 40 0,060 95 47
40 1 ∕4 200 108 982 15,96 1 30 0,100 105 56
1
50 1 ∕2 200 108 983 20,04 1 25 0,130 110 57
1
63 2 200 108 984 22,69 1 10 0,210 125 63
75 2 ∕2 200 108 985 44,95 1 10 0,340 136 70
1
90 3 200 108 986 58,37 1 8 0,490 155 78
110 4 200 108 987 75,93 1 6 0,900 170 87
125 4 200 108 988 81,43 1 4 0,940 170 92

18
