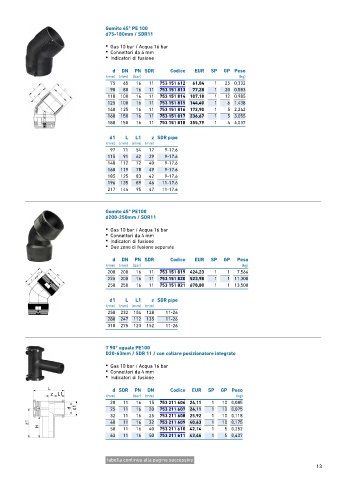

Page 13 - GEORGFISCHER - LISTINO 884 - FIDRA

Gomito 45° PE 100
d75-180mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d DN PN SDR Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
75 65 16 11 753 151 612 61,04 1 25 0,332
90 80 16 11 753 151 813 77,28 1 20 0,583
110 100 16 11 753 151 814 107,18 1 12 0,985
125 100 16 11 753 151 815 144,40 1 6 1,438
140 125 16 11 753 151 816 172,90 1 5 2,242
160 150 16 11 753 151 817 236,67 1 5 3,055
180 150 16 11 753 151 818 355,79 1 4 4,037

d1 L L1 z SDR pipe
(mm) (mm) (mm) (mm)
97 71 54 17 9-17.6
115 91 62 29 9-17.6
140 112 72 40 9-17.6
160 119 78 49 9-17.6
185 125 83 42 9-17.6
196 135 89 46 11-17.6
217 144 95 47 11-17.6

Gomito 45° PE100
d200-250mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d DN PN SDR Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
200 200 16 11 753 151 819 424,23 1 1 7,566
225 200 16 11 753 151 820 523,98 1 1 11,300
250 250 16 11 753 151 821 678,80 1 1 13,500

d1 L L1 z SDR pipe
(mm) (mm) (mm) (mm)
250 232 104 128 11-26
280 247 112 135 11-26
310 275 123 152 11-26

T 90° uguale PE100
D20-63mm / SDR 11 / con collare posizionatore integrato

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d SDR PN DN Codice EUR SP GP Peso
(mm) (bar) (mm) (kg)
20 11 16 15 753 211 606 24,11 1 10 0,085
25 11 16 20 753 211 607 24,11 1 10 0,075
32 11 16 25 753 211 608 25,92 1 10 0,118
40 11 16 32 753 211 609 40,63 1 10 0,175
50 11 16 40 753 211 610 42,14 1 5 0,252
63 11 16 50 753 211 611 43,46 1 5 0,407

tabella continua alla pagina successiva
13
