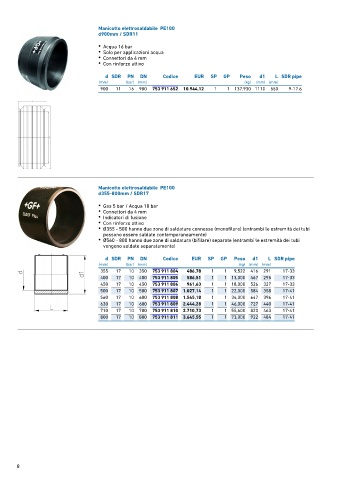

Page 8 - GEORGFISCHER - LISTINO 884 - FIDRA

Manicotto elettrosaldabile PE100
d900mm / SDR11

• Acqua 16 bar
• Solo per applicazioni acqua
• Connettori da 4 mm
• Con rinforzo attivo

d SDR PN DN Codice EUR SP GP Peso d1 L SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
900 11 16 900 753 911 652 10.944,12 1 1 137,930 1110 550 9-17.6

Manicotto elettrosaldabile PE100
d355-800mm / SDR17
• Gas 5 bar / Acqua 10 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con rinforzo attivo
• Ø355 - 500 hanno due zone di saldature connesse (monofilare) (entrambi le estremità dei tubi
possono essere saldate contemporaneamente)
• Ø560 - 800 hanno due zone di saldatura (bifilare) separate (entrambi le estremità dei tubi
vengono saldate separatamente)

d SDR PN DN Codice EUR SP GP Peso d1 L SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
355 17 10 350 753 911 804 486,78 1 1 9,522 416 291 17-33
400 17 10 400 753 911 805 586,51 1 1 13,000 467 295 17-33
450 17 10 450 753 911 806 961,63 1 1 18,000 526 327 17-33
500 17 10 500 753 911 807 1.027,14 1 1 22,000 584 358 17-41
560 17 10 600 753 911 808 1.545,18 1 1 34,000 647 396 17-41
630 17 10 600 753 911 809 2.444,28 1 1 46,000 727 440 17-41
710 17 10 700 753 911 810 2.710,73 1 1 55,600 820 463 17-41
800 17 10 800 753 911 811 3.645,55 1 1 73,000 922 484 17-41

8
