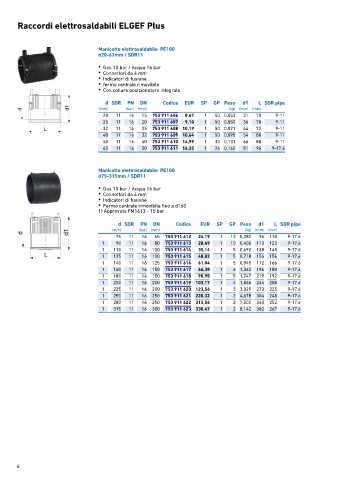

Page 6 - GEORGFISCHER - LISTINO 884 - FIDRA

Raccordi elettrosaldabili ELGEF Plus

Manicotto elettrosaldabile PE100
d20-63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• fermo centrale rimovibile
• Con collare posizionatore integrato

d SDR PN DN Codice EUR SP GP Peso d1 L SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
20 11 16 15 753 911 606 8,67 1 50 0,053 31 70 9-11
25 11 16 20 753 911 607 9,10 1 50 0,050 36 70 9-11
32 11 16 25 753 911 608 10,19 1 50 0,071 44 72 9-11
40 11 16 32 753 911 609 10,64 1 50 0,095 54 80 9-11
50 11 16 40 753 911 610 14,99 1 30 0,131 66 88 9-11
63 11 16 50 753 911 611 16,32 1 24 0,160 81 96 9-17.6

Manicotto elettrosaldabile PE100
d75-315mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Fermo centrale rimovibile fino a d160
1) Approvato FM1613 - 15 bar

d SDR PN DN Codice EUR SP GP Peso d1 L SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
75 11 16 65 753 911 612 24,19 1 12 0,282 96 110 9-17.6
1 90 11 16 80 753 911 613 28,49 1 10 0,406 113 125 9-17.6
1 110 11 16 100 753 911 614 35,14 1 5 0,692 138 145 9-17.6
1 125 11 16 100 753 911 615 48,82 1 5 0,718 154 156 9-17.6
1 140 11 16 125 753 911 616 61,04 1 5 0,945 172 166 9-17.6
1 160 11 16 150 753 911 617 66,38 1 6 1,362 196 180 9-17.6
1 180 11 16 150 753 911 618 90,95 1 5 1,747 219 192 9-17.6
1 200 11 16 200 753 911 619 103,17 1 4 1,866 244 208 9-17.6
1 225 11 16 200 753 911 620 123,56 1 3 3,329 273 225 9-17.6
1 250 11 16 250 753 911 621 220,32 1 2 4,678 304 248 9-17.6
1 280 11 16 250 753 911 622 315,56 1 2 7,500 340 252 9-17.6
1 315 11 16 300 753 911 623 330,47 1 2 8,142 382 267 9-17.6

6
