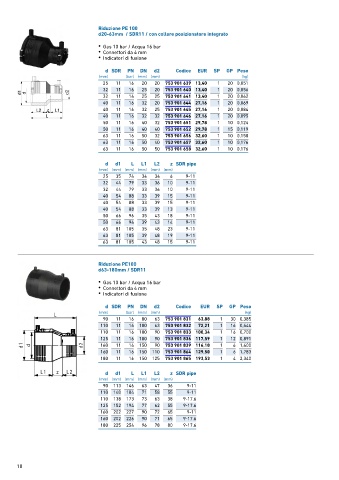

Page 10 - GEORGFISCHER - LISTINO 884 - FIDRA
P. 10
Riduzione PE 100
d20-63mm / SDR11 / con collare posizionatore integrato
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
d SDR PN DN d2 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
25 11 16 20 20 753 901 639 13,40 1 20 0,051
32 11 16 25 20 753 901 640 13,40 1 20 0,056
32 11 16 25 25 753 901 641 13,40 1 20 0,062
40 11 16 32 20 753 901 644 27,16 1 20 0,069
40 11 16 32 25 753 901 645 27,16 1 20 0,084
40 11 16 32 32 753 901 646 27,16 1 20 0,095
50 11 16 40 32 753 901 651 29,78 1 10 0,124
50 11 16 40 40 753 901 652 29,78 1 15 0,119
63 11 16 50 32 753 901 656 32,60 1 10 0,158
63 11 16 50 40 753 901 657 32,60 1 10 0,176
63 11 16 50 50 753 901 658 32,60 1 10 0,176
d d1 L L1 L2 z SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
25 35 74 34 34 6 9-11
32 44 79 33 36 10 9-11
32 44 79 33 36 10 9-11
40 54 88 33 39 15 9-11
40 54 88 33 39 15 9-11
40 54 88 33 39 13 9-11
50 66 96 35 43 18 9-11
50 66 96 39 43 14 9-11
63 81 105 35 48 23 9-11
63 81 105 39 48 19 9-11
63 81 105 43 48 15 9-11
Riduzione PE100
d63-180mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
d SDR PN DN d2 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
90 11 16 80 63 753 901 831 63,88 1 30 0,385
110 11 16 100 63 753 901 832 72,21 1 16 0,644
110 11 16 100 90 753 901 833 100,34 1 16 0,700
125 11 16 100 90 753 901 836 117,59 1 12 0,891
160 11 16 150 90 753 901 839 116,10 1 6 1,600
160 11 16 150 110 753 901 864 129,50 1 6 1,783
180 11 16 150 125 753 901 865 193,53 1 4 2,340
d d1 L L1 L2 z SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
90 113 146 63 47 36 9-11
110 140 184 71 58 55 9-11
110 138 173 73 63 38 9-17.6
125 152 194 77 62 55 9-17.6
160 202 227 90 72 65 9-11
160 202 226 90 71 65 9-17.6
180 225 254 96 78 80 9-17.6
10
