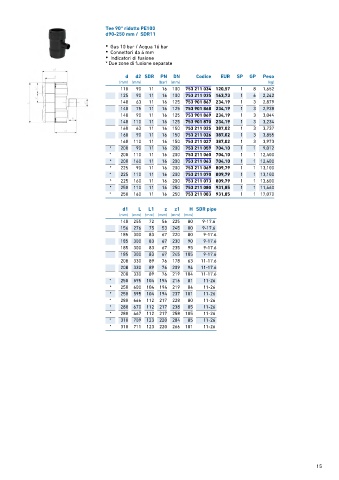

Page 15 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° ridotto PE100
d90-250 mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
* Due zone di fusione separate

d d2 SDR PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
110 90 11 16 100 753 211 034 120,57 1 8 1,652
125 90 11 16 100 753 211 035 163,73 1 6 2,242
140 63 11 16 125 753 901 867 234,19 1 3 2,879
140 75 11 16 125 753 901 868 234,19 1 3 2,938
140 90 11 16 125 753 901 869 234,19 1 3 3,044
140 110 11 16 125 753 901 870 234,19 1 3 3,234
160 63 11 16 150 753 211 025 387,02 1 3 3,737
160 90 11 16 150 753 211 026 387,02 1 3 3,855
160 110 11 16 150 753 211 027 387,02 1 3 3,973
* 200 90 11 16 200 753 211 059 704,10 1 1 9,012
* 200 110 11 16 200 753 211 060 704,10 1 1 12,400
* 200 160 11 16 200 753 211 063 704,10 1 1 12,400
* 225 90 11 16 200 753 211 069 809,79 1 1 13,100
* 225 110 11 16 200 753 211 070 809,79 1 1 13,100
* 225 160 11 16 200 753 211 073 809,79 1 1 13,600
* 250 110 11 16 250 753 211 080 931,85 1 1 11,660
* 250 160 11 16 250 753 211 083 931,85 1 1 17,070

d1 L L1 z z1 H SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm)
140 255 72 56 225 80 9-17.6
156 276 75 53 245 80 9-17.6
185 300 83 67 220 80 9-17.6
185 300 83 67 230 90 9-17.6
185 300 83 67 235 95 9-17.6
185 300 83 67 245 105 9-17.6
208 330 89 76 178 63 11-17.6
208 330 89 76 209 94 11-17.6
208 330 89 76 219 104 11-17.6
* 250 595 104 194 216 81 11-26
* 250 600 104 194 219 84 11-26
* 250 595 104 194 237 101 11-26
* 280 666 112 217 228 80 11-26
* 280 670 112 217 238 85 11-26
* 280 667 112 217 258 105 11-26
* 310 709 123 220 284 85 11-26
* 310 711 123 220 266 101 11-26

15
