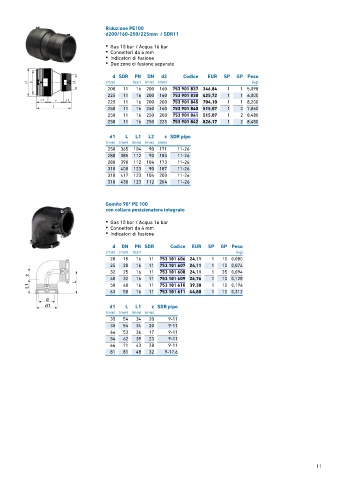

Page 11 - GEORGFISCHER - LISTINO 884 - FIDRA

Riduzione PE100
d200/160-250/225mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d SDR PN DN d2 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
200 11 16 200 160 753 901 837 346,84 1 1 5,098
225 11 16 200 160 753 901 838 425,72 1 1 6,000
225 11 16 200 200 753 901 845 704,10 1 1 8,200
250 11 16 250 160 753 901 840 515,07 1 2 7,860
250 11 16 250 200 753 901 841 515,07 1 2 8,480
250 11 16 250 225 753 901 842 826,17 1 2 8,450

d1 L L1 L2 z SDR pipe
(mm) (mm) (mm) (mm) (mm)
250 365 104 90 171 11-26
280 385 112 90 183 11-26
280 390 112 104 173 11-26
310 400 123 90 187 11-26
310 417 123 104 200 11-26
310 430 123 112 204 11-26

Gomito 90° PE 100
con collare posizionatore integrato

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d DN PN SDR Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
20 15 16 11 753 101 606 24,11 1 10 0,080
25 20 16 11 753 101 607 24,11 1 10 0,074
32 25 16 11 753 101 608 24,11 1 35 0,094
40 32 16 11 753 101 609 26,76 1 10 0,128
50 40 16 11 753 101 610 39,30 1 10 0,196
63 50 16 11 753 101 611 44,80 1 10 0,312

d1 L L1 z SDR pipe
(mm) (mm) (mm) (mm)
35 54 34 20 9-11
35 54 34 20 9-11
44 53 36 17 9-11
54 62 39 23 9-11
66 71 43 28 9-11
81 81 48 32 9-17.6

11
