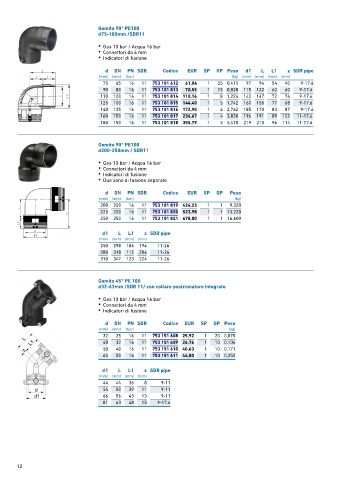

Page 12 - GEORGFISCHER - LISTINO 884 - FIDRA

Gomito 90° PE100
d75-180mm /SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d DN PN SDR Codice EUR SP GP Peso d1 L L1 z SDR pipe
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
75 65 16 11 753 101 612 61,04 1 25 0,415 97 94 54 40 9-17.6
90 80 16 11 753 101 813 70,55 1 15 0,828 115 122 62 60 9-17.6
110 100 16 11 753 101 814 110,16 1 8 1,224 140 147 72 76 9-17.6
125 100 16 11 753 101 815 144,40 1 5 1,742 160 155 77 68 9-17.6
140 125 16 11 753 101 816 172,90 1 4 2,762 185 170 83 87 9-17.6
160 150 16 11 753 101 817 236,67 1 4 3,830 196 191 89 102 11-17.6
180 150 16 11 753 101 818 355,79 1 3 5,410 219 210 96 114 11-17.6

Gomito 90° PE100
d200-250mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d DN PN SDR Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
200 200 16 11 753 101 819 424,23 1 1 9,320
225 200 16 11 753 101 820 523,98 1 1 13,220
250 250 16 11 753 101 821 678,80 1 1 16,600

d1 L L1 z SDR pipe
(mm) (mm) (mm) (mm)
250 298 104 194 11-26
280 318 112 206 11-26
310 347 123 224 11-26

Gomito 45° PE 100
d32-63mm /SDR 11/ con collare posizionatore integrato

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d DN PN SDR Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
32 25 16 11 753 151 608 25,92 1 20 0,075
40 32 16 11 753 151 609 26,76 1 10 0,106
50 40 16 11 753 151 610 40,63 1 10 0,171
63 50 16 11 753 151 611 44,80 1 10 0,252

d1 L L1 z SDR pipe
(mm) (mm) (mm) (mm)
44 44 36 8 9-11
54 50 39 11 9-11
66 56 43 13 9-11
81 63 48 15 9-17.6
