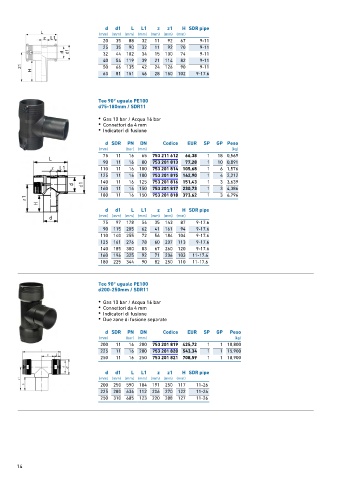

Page 14 - GEORGFISCHER - LISTINO 884 - FIDRA

d d1 L L1 z z1 H SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 35 88 32 11 92 67 9-11
25 35 90 32 11 92 70 9-11
32 44 102 34 15 100 74 9-11
40 54 119 39 21 114 82 9-11
50 66 135 42 24 126 90 9-11
63 81 151 46 28 150 102 9-17.6

Tee 90° uguale PE100
d75-180mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d SDR PN DN Codice EUR SP GP Peso
(mm) (bar) (mm) (kg)
75 11 16 65 753 211 612 66,38 1 18 0,569
90 11 16 80 753 201 813 77,28 1 10 0,891
110 11 16 100 753 201 814 105,68 1 6 1,576
125 11 16 100 753 201 815 142,90 1 4 2,212
140 11 16 125 753 201 816 151,43 1 3 3,639
160 11 16 150 753 201 817 230,73 1 3 4,386
180 11 16 150 753 201 818 373,62 1 3 6,796

d d1 L L1 z z1 H SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 97 178 54 35 143 87 9-17.6
90 115 205 62 41 161 94 9-17.6
110 140 255 72 56 184 104 9-17.6
125 161 276 78 60 207 113 9-17.6
140 185 300 83 67 260 120 9-17.6
160 196 325 92 71 206 103 11-17.6
180 225 344 90 82 250 110 11-17.6

Tee 90° uguale PE100
d200-250mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d SDR PN DN Codice EUR SP GP Peso
(mm) (bar) (mm) (kg)
200 11 16 200 753 201 819 425,72 1 1 10,800
225 11 16 200 753 201 820 543,34 1 1 15,900
250 11 16 250 753 201 821 708,59 1 1 18,900

d d1 L L1 z z1 H SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
200 250 590 104 191 250 117 11-26
225 280 636 112 206 270 122 11-26
250 310 685 123 220 288 127 11-26

14
