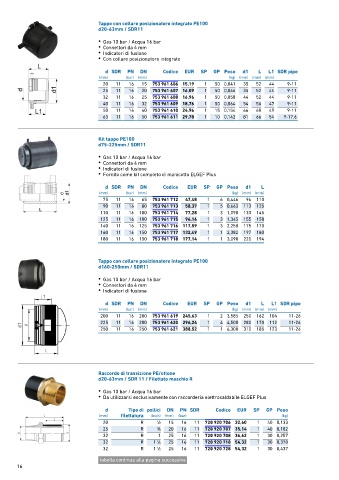

Page 16 - GEORGFISCHER - LISTINO 884 - FIDRA

Tappo con collare posizionatore integrato PE100
d20-63mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con collare posizionatore integrato

d SDR PN DN Codice EUR SP GP Peso d1 L L1 SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
20 11 16 15 753 961 606 15,19 1 50 0,041 35 52 44 9-11
25 11 16 20 753 961 607 16,09 1 50 0,046 35 52 44 9-11
32 11 16 25 753 961 608 16,96 1 50 0,058 44 52 44 9-11
40 11 16 32 753 961 609 18,76 1 50 0,064 54 56 47 9-11
50 11 16 40 753 961 610 24,96 1 15 0,154 66 60 49 9-11
63 11 16 50 753 961 611 29,78 1 10 0,142 81 66 54 9-17.6

Kit tappo PE100
d75-225mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Fornito come kit completo di manicotto ELGEF Plus

d SDR PN DN Codice EUR SP GP Peso d1 L
(mm) (bar) (mm) (kg) (mm) (mm)
75 11 16 65 753 961 712 47,48 1 6 0,446 96 110
90 11 16 80 753 961 713 58,37 1 5 0,663 113 125
110 11 16 100 753 961 714 77,28 1 3 1,090 133 145
125 11 16 100 753 961 715 96,16 1 3 1,345 155 158
140 11 16 125 753 961 716 117,59 1 3 2,250 175 170
160 11 16 150 753 961 717 132,49 1 1 2,382 197 180
180 11 16 150 753 961 718 177,14 1 1 3,098 220 194

Tappo con collare posizionatore integrato PE100
d160-250mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d SDR PN DN Codice EUR SP GP Peso d1 L L1 SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
200 11 16 200 753 961 619 245,63 1 2 3,585 250 162 104 11-26
225 11 16 200 753 961 620 296,24 1 4 4,500 280 170 112 11-26
250 11 16 250 753 961 621 388,52 1 1 6,300 310 185 123 11-26

Raccordo di transizione PE/ottone
d20-63mm / SDR 11 / Filettato maschio R

• Gas 10 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d Tipo di pollici DN PN SDR Codice EUR SP GP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 R 1 ∕2 15 16 11 720 920 706 32,60 1 40 0,133
25 R 3 ∕4 20 16 11 720 920 707 35,14 1 40 0,182
32 R 1 25 16 11 720 920 708 36,62 1 30 0,257
32 R 1 ∕4 25 16 11 720 920 718 54,32 1 30 0,370
1
32 R 1 ∕2 25 16 11 720 920 728 54,32 1 30 0,437
1
tabella continua alla pagina successiva
16
