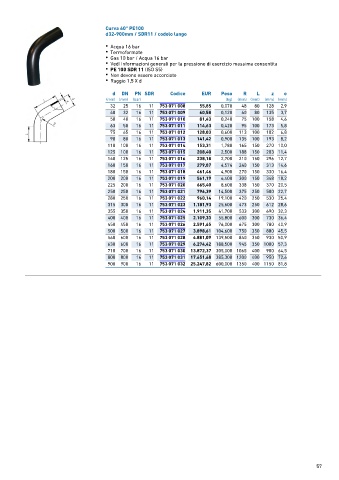

Page 57 - GEORGFISCHER - LISTINO 884 - FIDRA

Curva 60° PE100
d32-900mm / SDR11 / codolo lungo

• Acqua 16 bar
• Termoformate
• Gas 10 bar / Acqua 16 bar
• Vedi informazioni generali per la pressione di esercizio massima consentita
• PE 100 SDR 11 (ISO S5)
• Non devono essere accorciate
• Raggio 1,5 X d

d DN PN SDR Codice EUR Peso R L z e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 11 753 071 008 55,85 0,070 48 80 128 2,9
40 32 16 11 753 071 009 60,58 0,120 60 80 135 3,7
50 40 16 11 753 071 010 81,43 0,240 75 100 158 4,6
63 50 16 11 753 071 011 114,63 0,420 95 100 173 5,8
75 65 16 11 753 071 012 128,03 0,600 113 100 182 6,8
90 80 16 11 753 071 013 141,42 0,900 135 100 193 8,2
110 100 16 11 753 071 014 153,31 1,780 165 150 270 10,0
125 100 16 11 753 071 015 208,40 2,500 188 150 283 11,4
140 125 16 11 753 071 016 238,18 2,700 210 150 296 12,7
160 150 16 11 753 071 017 279,87 4,574 240 150 313 14,6
180 150 16 11 753 071 018 461,46 4,900 270 150 330 16,4
200 200 16 11 753 071 019 561,19 6,400 300 150 348 18,2
225 200 16 11 753 071 020 665,40 8,600 338 150 370 20,5
250 250 16 11 753 071 021 796,39 14,500 375 250 500 22,7
280 250 16 11 753 071 022 960,14 19,100 420 250 530 25,4
315 300 16 11 753 071 023 1.181,93 25,600 473 250 612 28,6
355 350 16 11 753 071 024 1.911,35 41,700 533 300 690 32,3
400 400 16 11 753 071 025 2.109,33 55,800 600 300 730 36,4
450 450 16 11 753 071 026 2.591,65 76,000 675 300 780 40,9
500 500 16 11 753 071 027 3.898,61 104,600 750 350 880 45,5
560 600 16 11 753 071 028 4.881,09 139,500 840 350 930 50,9
630 600 16 11 753 071 029 6.274,42 188,500 945 350 1000 57,3
710 700 16 11 753 071 030 13.872,37 305,000 1065 400 900 64,5
800 800 16 11 753 071 031 17.651,68 385,300 1200 400 950 72,6
900 900 16 11 753 071 032 25.247,82 600,000 1350 400 1150 81,8

57
