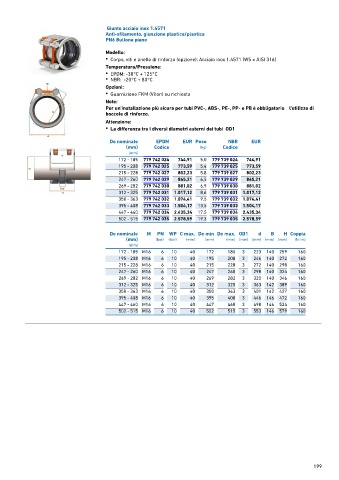

Page 197 - GEORGFISCHER - LISTINO 884 - FIDRA

Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione plastica/plastica
PN6 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
172 - 185 779 742 024 744,91 5,0 779 739 024 744,91
195 - 208 779 742 025 773,59 5,4 779 739 025 773,59
215 - 228 779 742 027 802,23 5,8 779 739 027 802,23
247 - 260 779 742 029 845,21 6,5 779 739 029 845,21
269 - 282 779 742 030 881,02 6,9 779 739 030 881,02
312 - 325 779 742 031 1.017,12 8,6 779 739 031 1.017,12
350 - 363 779 742 032 1.074,41 9,5 779 739 032 1.074,41
395 - 408 779 742 033 1.504,17 13,5 779 739 033 1.504,17
447 - 460 779 742 034 2.435,34 17,5 779 739 034 2.435,34
502 - 515 779 742 035 2.578,59 19,3 779 739 035 2.578,59

De nominale M PN WP C max. De min De max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
172 - 185 M16 6 10 40 172 185 3 223 140 259 160
195 - 208 M16 6 10 40 195 208 3 246 140 272 160
215 - 228 M16 6 10 40 215 228 3 272 140 298 160
247 - 260 M16 6 10 40 247 260 3 298 140 324 160
269 - 282 M16 6 10 40 269 282 3 320 140 346 160
312 - 325 M16 6 10 40 312 325 3 363 142 389 160
350 - 363 M16 6 10 40 350 363 3 401 142 427 160
395 - 408 M16 6 10 40 395 408 3 446 146 472 160
447 - 460 M16 6 10 40 447 460 3 498 146 524 160
502 - 515 M16 6 10 40 502 515 3 553 146 579 160

199
