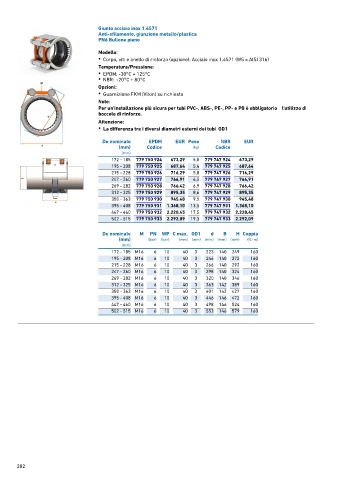

Page 200 - GEORGFISCHER - LISTINO 884 - FIDRA

Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione metallo/plastica
PN6 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
172 - 185 779 750 924 673,29 5,0 779 747 924 673,29
195 - 208 779 750 925 687,64 5,4 779 747 925 687,64
215 - 228 779 750 926 716,29 5,8 779 747 926 716,29
247 - 260 779 750 927 744,91 6,5 779 747 927 744,91
269 - 282 779 750 928 766,42 6,9 779 747 928 766,42
312 - 325 779 750 929 895,35 8,6 779 747 929 895,35
350 - 363 779 750 930 945,48 9,5 779 747 930 945,48
395 - 408 779 750 931 1.368,10 13,5 779 747 931 1.368,10
447 - 460 779 750 932 2.220,45 17,5 779 747 932 2.220,45
502 - 515 779 750 933 2.292,09 19,3 779 747 933 2.292,09

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
172 - 185 M16 6 10 40 3 223 140 249 160
195 - 208 M16 6 10 40 3 246 140 272 160
215 - 228 M16 6 10 40 3 266 140 292 160
247 - 260 M16 6 10 40 3 298 140 324 160
269 - 282 M16 6 10 40 3 320 140 346 160
312 - 325 M16 6 10 40 3 363 142 389 160
350 - 363 M16 6 10 40 3 401 142 427 160
395 - 408 M16 6 10 40 3 446 146 472 160
447 - 460 M16 6 10 40 3 498 146 524 160
502 - 515 M16 6 10 40 3 553 146 579 160
