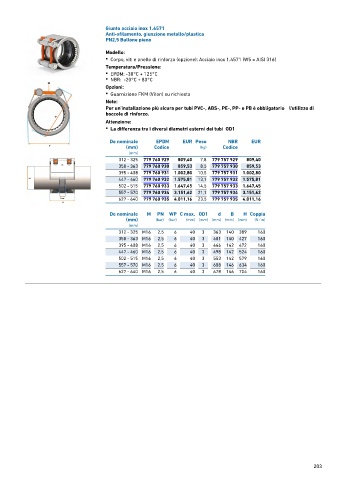

Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione metallo/plastica
PN2,5 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
312 - 325 779 760 929 809,40 7,8 779 757 929 809,40
350 - 363 779 760 930 859,53 8,5 779 757 930 859,53
395 - 408 779 760 931 1.002,80 10,5 779 757 931 1.002,80
447 - 460 779 760 932 1.575,81 13,1 779 757 932 1.575,81
502 - 515 779 760 933 1.647,45 14,5 779 757 933 1.647,45
557 - 570 779 760 934 3.151,62 21,1 779 757 934 3.151,62
627 - 640 779 760 935 4.011,16 23,5 779 757 935 4.011,16

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
312 - 325 M16 2,5 6 40 3 363 140 389 160
350 - 363 M16 2,5 6 40 3 401 140 427 160
395 - 408 M16 2,5 6 40 3 446 142 472 160
447 - 460 M16 2,5 6 40 3 498 142 524 160
502 - 515 M16 2,5 6 40 3 553 142 579 160
557 - 570 M16 2,5 6 40 3 608 146 634 160
627 - 640 M16 2,5 6 40 3 678 146 704 160
